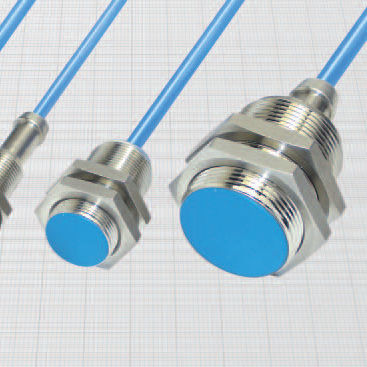

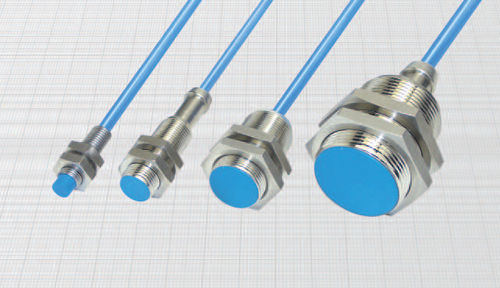

誘導型近接センサ DC8/4600S

電磁式円筒形M30

- LED付きナミュールシリーズ - d.c.2線で増幅なし - ケーブル出力 一般的な特徴 この新シリーズのセンサにより、NAMURセンサの特定入力または2線式増幅スイッチの入力を低電流（最大10mA）で駆動することができる。出力は内部でトリガーされ、LEDでモニターされる。負荷は両方の端子 機能 PNP または NPN）。 技術データ - 使用電圧: 7,7 ÷ 30 Vdc - 最大リップル：10 - オフ状態電流 (Ir ):<1 mA - 最小動作電流 (Im)：2 mA - 定格動作電流（Ie）10 mA - 負荷時電圧降下 (Ud) 10 mA: < 6,5 V - 電圧降下（Ud）負荷時 8 mA: < 5 V - 温度範囲： - 25° ÷ +70°C - 検出距離の最大熱ドリフト : ± 10% - 繰り返し精度（R）：2 - スイッチングヒステリシス（H）：10 - 保護等級IP67 - スイッチ状態表示：黄色LED - ケーブル導体断面積0,35 mm2（8 mmおよび12 mmの場合 0,75 mm2（18 mmおよび30 mmの場合 - 短絡および過負荷に対する保護（8 mmは含まず） - 誤接続に対する保護 - EN60947-5-6に準拠 - EN60947-5-2に準拠した電磁両立性(EMC) - EN60068-2-27 EN60068-2-6に準拠した耐衝撃性および耐振動性 - ATEX認証バージョンはATEXカタログをご参照ください。 NAMURに準拠した使用 - 電源電圧： 7.7 ÷ 9 Vdc - 消費電力（8.2 V、Rx = 1000 Ω、金属使用時）: ≤ 1 mA 金属なし: ≥ 3 mA 材質 - ケーブル： 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. - ハウジング 8 mm: ステンレススチール - ハウジング 12 - 18 - 30 mm: ニッケルメッキ真鍮 - 検出面: プラスチック
