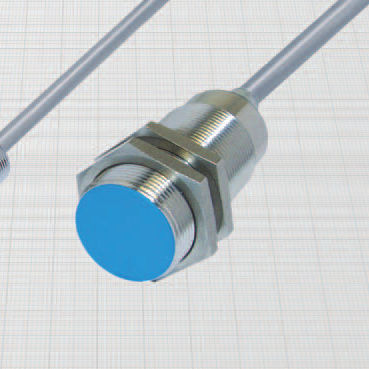

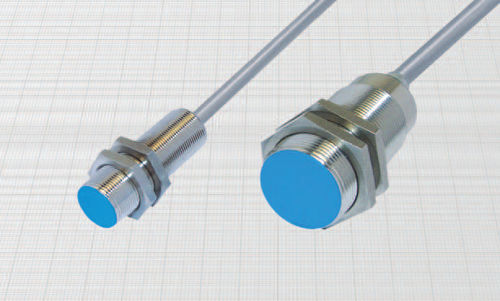

誘導型近接センサ DX18/4A5XKS

円筒形M30M18

5出力機能 d.c. + a.c. 2線で増幅 - ケーブル出力 ケーブル出力 一般的な特徴 A.C.で使用する場合はノーマルオープンとして動作。d.c.で使用する場合は、接続線を逆にするだけでノーマルオープンまたはノーマルクローズとして動作します。 接続線を逆にするだけで、ノーマルオープンまたはノーマルクローズとして動作します。 負荷はプラス極、マイナス極に関係なく接続できます。 このセンサーは、従来の3線増幅型センサーの4つの機能をまとめています： PNP-NO、PNP-NC、NPN-NO、NPN-NC。多くの用途でA.C.が機能するほか 電気機械式マイクロスイッチを直接置き換えることができます。 技術データ - 電源電圧（UB）： 10 ÷ 60 Vdc/Vac - 電気システム周波数： 40 ÷ 60 Hz - 最大リップル：10 - オフ状態電流 (Ir ): ≤ 0,6 mA - 最小動作電流 (Im)：5 mA - 定格動作電流 (Ie)：400 mA - 電圧降下（Ud）： ≤ 4 V - 温度範囲： - 20° ÷ + 70°C - 検出距離の最大熱ドリフト : ± 10% - 繰り返し精度（R）： 2 - スイッチングヒステリシス（H）：10 - 保護等級IP67 - LED表示：黄色 = 出力状態 赤点滅 = 出力短絡 - ケーブル導体断面積0,75 mm2 - 短絡および過負荷に対する保護 - 初期誤インパルスの抑制 - IEC 536によるクラス2機器 - EN60068-2-27 EN60068-2-6に準拠した衝撃および振動 - EN61000-6-2/- 4に準拠した電磁適合性（EMC） 材質 - ケーブル：2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. - ハウジング：ニッケルメッキ真鍮 - 検出面： プラスチック
