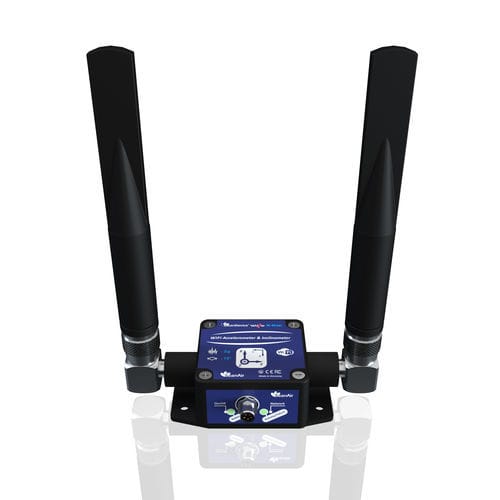

MEMS振動センサー BeanDevice® Wilow® X-INC HG

装置監視用予防保守メンテナンス用難条件向け

製品概要: BeanDevice® Wilow® X-INCは、超低消費電力（ULP）のWi-Fiコンボセンサーで、振動と傾斜の同時かつ高精度な監視を目的としています。このオールインワンデバイスは、高性能な三軸加速度計と二軸傾斜計（±15°または±30°）を統合しています。要求の厳しいIoTアプリケーションで信頼性のあるパフォーマンスを提供するために、統合されたデータロガー、汎用的な取り付け（ネジまたは磁気）、およびアンテナ構成を備えています。太陽エネルギーの収穫により、自律的でメンテナンスフリーの運用が可能になり、構造および産業監視に最適です。 主な特徴: - 高性能コンボセンサー: 三軸加速度計（非常に低いノイズ: ±2gバージョンで45 µg/√Hz）および傾斜計（±15Bバージョンでの再現性±0.003°、範囲±15°または±30°）。 - 超低消費電力WiFi接続: 標準WiFiアクセスポイントと互換性があり、最大200メートルの範囲（高利得アンテナ、視線）、優れた電力効率。 - MQTTプロトコルサポート: 効率的で低遅延のデータ通信のためのIoTエコシステムとのシームレスな統合。 - 頑丈でコンパクトなデザイン: IP67/NEMA 6防水、軽量アルミニウムハウジング（65 × 59 × 35 mm、220 g）。 - 超低消費電力: バッテリーセーバーモードで0.3 mA、統合データロガーはセンサーチャネルあたり最大772,900ログをサポート（ストリーミングモード）。 - エネルギー収穫対応（EHRオプション）: メンテナンスフリーの自律的な展開のための直接太陽電池パネル互換性（8–24 VDC）。 アンテナオプション: - ラドームアンテナ: スペースが限られたアプリケーションに最適。 - 高利得アンテナ: 長距離無線通信に最適化。サードパーティのWiFiリピーターを使用して無線範囲を拡張可能。 電源オプション: - USB 5VDC電源: IoT専用のUSBパワーバンクと互換性あり。 - 太陽電池パネル接続: 再生可能エネルギーのための直接接続（EHRオプション）。 - 統合充電式バッテリー: 連続運転のための内蔵900mAhバッテリー。 センサー機能: - 三軸加速度計（±2gまたは±10g）、非常に低いノイズ操作。 - 二軸傾斜計（±15°または±30°）、高い再現性と解像度（0.001°）。 - スマートエネルギーマネジメント: USB、太陽光、または内部バッテリー。 - ストアアンドフォワード+: 大規模な産業展開のための損失のないデータ伝送。 ソフトウェアと分析: - BeanScape® Wilow®（Premium/RA）: 振動と速度のリアルタイム表示、高度な振動分析（FFT、PPV）、振幅測定、自動FFTおよびPPVレポート（DIN4150-3）、メールによるアラーム生成。 - スケーラブルなIoTアプリケーションのためのMQTT統合。 技術仕様: - 加速度計: MEMS、±2gまたは±10g、45 µg/√Hz（±2g）、100 µg/√Hz（±10g）、2 kSPS/軸、24ビットデルタシグマADC、DCから800 Hzの周波数応答。 - 傾斜計: MEMS、±15°または±30°、0.001°の解像度、±0.003°の再現性（±15B）、DCから28 Hzの周波数応答。 - 機械的: アルミニウムケース、65x59x35 mm、220g、IP67/NEMA 6、耐衝撃性100g/50 ms、動作温度-40°Cから+65°C、最大湿度90% RH。 - 無線: IEEE 802.11 b/g/n（2.4GHz）、最大200mの範囲（高利得アンテナ）、MQTTプロトコル、OTAファームウェアアップグレード。 - 電源: 900mAhリチウムイオンバッテリー、USB 5V、オプションの8-24VDC（太陽光対応）、統合充電器。 - データロガー: センサーチャネルあたり最大460,000ログ（ストリーミングモード）、3分での無線データダウンロード（フルメモリ）。 - 認証: CE、FCC、ARIB STD-T66、ROHS、IP67/NEMA 6。 付属アクセサリー: - M8プラスチックキャップ（1個、REF: WL-PC） - M8からUSBケーブル（1個、2m、REF: WL-CBL-M8-6P-USB-2M） - 電源オン/オフ用マグネット（1個、REF: WL-MGN） - 壁取り付けキット（4個M5ネジ+ナット、REF: WL-WIFI-SCMKIT） オプションアクセサリー: - ソーラーパネルキット、成形ケーブル、機械的取り付けオプション（磁気、90°ブラケット）、AC/DC電源アダプター、IP67スーツケース、校正証明書。 アプリケーション: - 橋梁監視 - 水ポンプ監視 - 自動車試験 - 建設現場監視 - 風車監視 - 地盤振動監視 製品参照例: - BND-WILOW-2G-15B-BR: ±2g加速度計、±15°傾斜計、90°ブラケット取り付け - BND-WILOW-10G-30B-M: ±10g加速度計、±30°傾斜計、磁気取り付け - BND-WILOW-2G-15B-EHR-HG: ±2g加速度計、±15°傾斜計、エネルギー収穫、高利得アンテナ 認証とコンプライアンス: - CEラベリング指令R&TTE（無線）ETSI EN 300 328 - FCC（北米） - ARIB STD-T66 Ver 3.6 - ROHS - 指令2002/95/EC 技術/機械図面、ユーザーマニュアル、データシートはドキュメントセクションで利用可能です。 仕様概要: - コンボセンサー: 三軸加速度計（±2g/±10g）、二軸傾斜計（±15°/±30°） - 超低消費電力WiFi、MQTT、OTAファームウェア - IP67/NEMA 6、-40°Cから+65°C、220g - 900mAhバッテリー、USB/太陽光電源 - データロガー: 460,000ログ/チャネル
