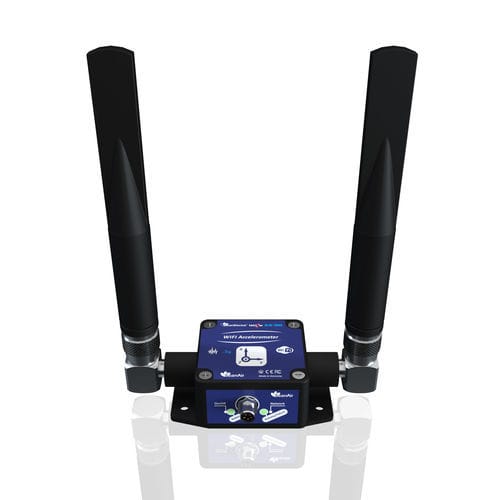

3軸加速度計 BeanDevice® Wilow® AX-3D HG (High Gain Antenna)

MEMSワイヤレスコンパクト

製品概要:BeanDevice® Wilow® AX-3Dは超低消費電力(ULP)3軸Wi-Fi振動センサで、産業および構造アプリケーションにおける加速度、ピーク粒子速度(PPV)、振幅の高精度モニタリング用に設計されています。信頼性の高いリアルタイム性能を実現する統合データロガー、堅牢な設計、汎用性の高い取り付けオプション（ネジ式またはマグネット式）、柔軟なアンテナ構成（埋め込み型薄型レドームまたは高ゲイン）を特長としています。太陽エネルギーハーベスティング機能により、過酷な環境下でも自律的でメンテナンスフリーの動作が可能です。主な特長：高性能センシング：超低消費電力WiFiコネクティビティ：標準的なWiFiアクセスポイントとの互換性、最大200mまでの拡張範囲（高利得アンテナ、見通し線）、連続動作のための卓越した電力効率：IoTエコシステムとのシームレスな統合により、効率的で低遅延なデータ通信を実現：IP67/NEMA6防水等級、軽量アルミニウム筐体（65×59×35mm、220g-レドームアンテナバージョン）超低消費電力： 0.エネルギーハーベスティング対応（EHRオプション）：アンテナオプション：レドームアンテナ：スペースに制約のあるアプリケーションに最適：長距離ワイヤレス通信用に最適化されています。先進の振動解析ツール：Beanair®ワイヤレスセンサーネットワーク（WSN）用BeanScape®Wilow®プレミアム監視ソフトウェア：包括的な分析ツール：FFT（高速フーリエ変換）、PPV、速度測定自動レポート：自動レポート：PPV値付きFFT結果とDIN 4150-3規格に準拠した速度解析レポート：電源オプション：USB 5VDC電源：ソーラーパネル接続：内蔵充電式バッテリ：内蔵900mAh充電式バッテリで連続動作が可能。アプリケーション：建設現場での地面の振動モニタリング鉄道車両の動的測定鉄道車両の試験と測定建物やインフラストラクチャの構造ヘルスモニタリング（SHM）予知保全と診断のための振動解析技術仕様：振動＆PPVモニタリング専用のMEMS加速度センサ測定範囲：±2g最大サンプリングレート：各軸2KSPS超低ノイズ密度：45 μg/√Hzオープンスタンダード、低消費電力、信頼性の高いWIFI技術：IEEE 802.11 b/g/n （2.4Ghzの周波数帯域）無線範囲：高ゲインアンテナ使用時：100～200m (L.O.S.)、40～80m (N.L.O.S.)、内蔵レドームアンテナ使用時：50～100m (L.O.S.)、20～50m (N.L.O.S.)MQTTデータ交換プロトコル内蔵データロガー：センサーチャンネルごとに最大772,900ログ電子メールによる自動アラーム（BeanScape® Wilow® PremiumおよびRA）：DIN4150-3に準拠したFFTおよびPPVレポートリアルタイムデータ表示：波形、FFT、ピーク粒子速度、振幅計算内蔵充電式バッテリー：900mAhUSB 5VDC電源ソーラーパネル接続：8～24VDC（EHRオプション）OTA：WIFII経由の無線ファームウェアアップグレード産業用動作温度： -40°C～+65°C防水（IP67 | Nema 6）と頑丈なアルミ筐体（LxWxh：65x59x35mm、220g）加速度センサ仕様：MEMS技術に基づく高精度3軸加速度センサ測定範囲：±2g感度：660mV/g標準非直線性：±0.1% FS温度補償付き24ビットΔΣADCセンサー周波数応答（-3 dB）：DC～800Hz最大サンプリング・レート：各軸2kSPSノイズ・スペクトル密度：45μg/√Hz45 μg/√Hz温度に対するRTからのゼロ-gオフセット変動：±0.2 mg/°C温度に対するRTからの感度変動：±0.01 %/°C（XY）、±0.02 %/°C（Z）オフセット比誤差：4mg感度レシオメトリック誤差：±1.25 %（X-Y）、±0.2 %（Z）交差軸感度：0.02%オンボード温度センサー：範囲-40°C～+65°C、精度±1°Cアンチエイリアシング・ハードウェア・フィルター：バターワース2次フィルター工場校正済み、校正設定はセンサー・フラッシュ・メモリーにバックアップRF仕様：ワイヤレス・プロトコル・スタック：IEEE 802.11 b/g/nWSN トポロジー：Point-to-Point / Star / Cluster-Tree暗号エンジン：WPA2、WPS2データレート：UDP：16Mbps、TCP：13MbpsRF特性：ISM 2.4GHz、アンテナダイバーシティTXパワー： 18 dBm @ 1 DSSS、14.5 dBm @ 54 OFDMRx感度： -95.7 dBm @ 1 DSSS、-74.0 dBm @ 54 OFDMM最大無線範囲：ハイゲイン・アンテナ使用時：100～200m（L.O.S.）、40～80m（N.L.O.S.）；一体型レドーム・アンテナ使用時：50～100m（L.O.S.）、20～50m（N.L.O.S.）アンテナ：ハイゲイン・アンテナ：2 x N型アンテナ5dBi；レドーム・アンテナ：2 x アンテナ1.9 dBiOTA：WIFIM経由での無線ファームウェア・アップグレード機械的および環境的：アルミニウム・ケーシング寸法：35x59x65 mm（アンテナ含まず）：35x59x65 mm（アンテナ・アイレット含まず）重量：220g（内蔵バッテリー使用時、マウント・オプションなし）耐衝撃性：100g（50ms時）動作温度：-40°C～+65°C最高湿度：90%RHNorms & Radio certifications：CE、FCC、ARIB STD-T66、ROHSIP|NEMA定格：IP67｜Nema6電源：高密度リチウムイオン充電池：900 mAh内蔵リチウムイオンバッテリー充電器外部電源：USB電源5V、補助外部電源（オプション）：24VDC への 8VDC （互換性がある太陽エネルギーの収穫）含まれた付属品: M8 プラスチック帽子（1pcs、Ref: WL-PC） USB ケーブルへの M8 （1pcs M8-6pins への USB ケーブル、2 メートル、Ref: WL-CBL-M8-6P-USB-2M）電源のための磁石/電源遮断（1pcs、Ref: WL-MGN）壁の土台のキット（4 PC M5 ねじ + ロックナット、Ref: WL-WIFI-SCMKIT）任意付属品およびサービス: 電源：ウォールプラグイン、USBプラグ付きスイッチモード電源12V @ 1,25A（様々な地域用のアダプタ）M8ケーブル：防水（IP67）、シールド付き、2mまたは5m（参照：WL-CBL-M8-6P-2M、WL-CBL-M8-6P-5M）独立型太陽光発電システム：充電コントローラーと鉛蓄電池を備えた高効率ソーラーパネル（各種参照）ソーラーパネル：多結晶、5W、12VDC、アルミフレーム、防水IP67 (Ref: WL-SLP-5W-2M, WL-SLP-5W-5M)校正証明書 (Ref: WL-CERT-CAL)
