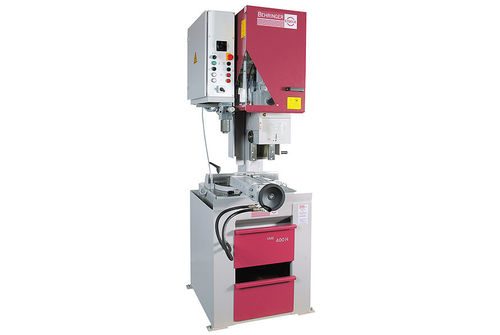

止型鋸 VMS 400 H

円形金属用アルミニウム用

概要
全世界で25万台を超える販売実績があり、VMSシリーズは作業場や生産現場での信頼性を証明しています。操作が簡単で堅牢な構造、精度の高い切断により、VMS 400 Hはソリッド材、パイプ、プロファイルの切断に適しています。本機は油圧式の刃送りと油圧式ワーククランプを備えています。

構造と駆動
VMSの鋸ユニットの中核は自社製のウォームギア（スクリューギア）で、Eiseleの回転吸収機構を備えています。頑丈なギアボックスと重い機械ベースにより振動が低減され、切断面の品質、刃の寿命、機械全体の耐久性が向上します。

オプションとアクセサリ

• マイクロスプレーシステム（微少量潤滑）オプション：プロファイル、パイプ、ソリッド材の切断時に刃を継続的に切削油で湿らせ、工具寿命を延ばし作業環境を清潔に保ちます。
• 機械ベースに統合された冷却装置。
• 自動化および材料搬送の改善のための測定システムや送りグリッパー（構成可能なオプション）。

主な特長

• Eisele回転吸収機構を備えたウォームギアにより低振動で刃寿命が延長されます。
• 固定ストップ付きの使いやすい傾斜調整により、迅速かつ正確な角度変更が可能です。
• 占有面積は1 m²未満のコンパクト設計で高い生産性を実現します。
• 油圧式刃送り（半自動）により、安定した切断品質と高い作業性を提供します。
• 油圧式クイッククランプにより材料を確実に固定します。
• 頑丈な機械ベースと振動を吸収する鋳鉄部品により工具寿命が向上します。
• 入・出口位置を調整できるストローク調整（リミットスイッチ付き）を搭載しています。
• 大きな保護カバーにより安全で容易な刃交換が可能です。
• 冷却ユニットと切りくず引き出しをベースに統合したクリーンな機械設計。
• 豊富な構成オプションにより、VMS 400 Hは様々な材料フローに柔軟に対応できます。

切断範囲（表）
フラット 90° — 200 x 120 mm
フラット 45° — 140 x 120 mm
フラット 30° — 100 x 100 mm（右側のみ）
スクエア 90° — 120 mm
スクエア 45° — 120 mm
スクエア 30° — 100 mm（右側のみ）
丸形 90° — 140 mm
丸形 45° — 140 mm
丸形 30° — 110 mm（右側のみ）

性能特性（表）
駆動出力 — 2.0 / 2.6 kW
標準回転数 — 17 / 34 - 34 / 68 min-1
オプション回転数 — 8 / 16 / 32 / 64 min-1
刃径 — 400 mm
刃送り — 油圧式
材締め — 油圧式

寸法および重量（表）
長さ — 945 mm
幅 — 1,500 mm
高さ — 2,130 mm
重量 — 750 kg
材料支持高さ — 900 mm

技術仕様

• 機種：VMS 400 H
• 刃径：400 mm
• 駆動出力：2.0 / 2.6 kW
• 標準回転数：17 / 34 - 34 / 68 min-1
• オプション回転数：8 / 16 / 32 / 64 min-1
• 刃送り方式：油圧式（半自動）
• 材締め：油圧式
• 切断能力（例）：フラット 90°：200 x 120 mm；丸形 90°：140 mm；スクエア 90°：120 mm
• 寸法（L × W × H）：945 × 1,500 × 2,130 mm
• 重量：750 kg
• 材料支持高さ：900 mm
• オプション：刃寿命を延ばすマイクロスプレー潤滑システム
• 自社製ウォームギア（Eisele回転吸収機構）
• 仕様：固定ストップ付きの傾斜調整、リミットスイッチによるストローク調整、統合冷却装置と切りくず引き出し、大型保護カバーによる容易な刃交換
