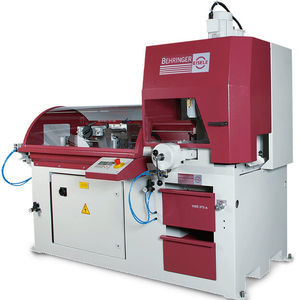

止型鋸 VMS 350 PV

円形縦型金属用

概要
世界で25万台以上のコールドソー販売実績。操作が簡単で堅牢な設計と精密な切断を実現するVMSシリーズは、工場や作業場の信頼できるパートナーです。ソリッド材、パイプ、形材の切断に適しています。VMS 350 PVは、材料の空気式クランプと油空気式（ハイドロ‑ニューマティック）自動送りを備えた半自動の垂直型コールドソーです。

ソーユニットと駆動
ソーユニットの心臓部は、自社製のEisele回転補償機構を備えた頑強なウォームギアです。この設計により、低振動で滑らかな回転が得られ、切断面の品質、刃物寿命、機械全体の耐久性が向上します。

主な特長

• Eisele回転補償付きウォームギア — 自社生産の堅牢なギアで刃寿命を延長。
• 固定ストップ付きの使いやすい傾斜（ミター）調整で、迅速かつ精密な角度変更が可能。
• 占有面積が小さい — 1 m²未満で高い生産性を実現。
• マイクロスプレーシステム（オプション） — 形材、パイプ、ソリッド材向けの最小量潤滑により工具寿命延長と作業環境の清潔化を実現。
• 高い柔軟性 — 異なる材料フローや生産配置への適応が可能。
• 自動ソー送り — 油空気式（ハイドロ‑ニューマティック）送りとクイッククランプで安定した切断品質と作業性を提供。
• 頑強な機械ベース — 重量あるスタンドと振動を低減する鋳鉄部品で低振動加工。
• ストローク調整が容易 — 入口・出口ポイントは2個のリミットスイッチで調整可能。
• 大型保護カバー — 刃の交換が容易で安全性が高い。
• クリーンな機械設計 — 冷却ユニットと切りくず引き出しがベースに統合。

切断範囲（表）
フラット 90° — 170 x 100 mm
フラット 45° — 120 x 100 mm
フラット 30° — 85 x 100 mm（右側のみ）
スクエア 90° — 100 mm
スクエア 45° — 95 mm
スクエア 30° — 85 mm（右側のみ）
ラウンド 90° — 120 mm
ラウンド 45° — 120 mm
ラウンド 30° — 100 mm（右側のみ）

性能特性（表）
駆動出力 — 1.4 / 1.9 kW
回転数 標準 — 17 / 34 - 34 / 68 min⁻¹
回転数 オプション — 10 / 20 / 40 / 80 min⁻¹
ソーブレード径 — 350 mm
ソー送り — 油空気式（ハイドロ‑ニューマティック）
材料クランプ — 空気式（エア）

寸法および重量（表）
長さ — 1,010 mm
幅 — 765 mm
高さ — 2,175 mm
重量 — 340 kg
材料支持高さ — 900 mm

オプション

• マイクロスプレーシステム（最小量潤滑） — 工具寿命の向上と作業環境のクリーン化に有効。
• PVバリアントでは、空気式クイッククランプ装置と油空気式送りが標準装備。

技術仕様

• モデル: VMS 350 PV
• 刃径: 350 mm
• 標準回転数: 17/34 および 34/68 min⁻¹
• オプション回転数: 10 / 20 / 40 / 80 min⁻¹
• 駆動出力: 1.4 kW または 1.9 kW
• 送り方式: 油空気式（自動送り）
• 材料クランプ: 空気式（空気式クイッククランプ）
• 切断能力例: フラット90° 170 x 100 mm；ラウンド90° 120 mm；スクエア90° 100 mm
• 寸法 L x W x H: 1,010 x 765 x 2,175 mm
• 重量: 340 kg
• 材料支持高さ: 900 mm
