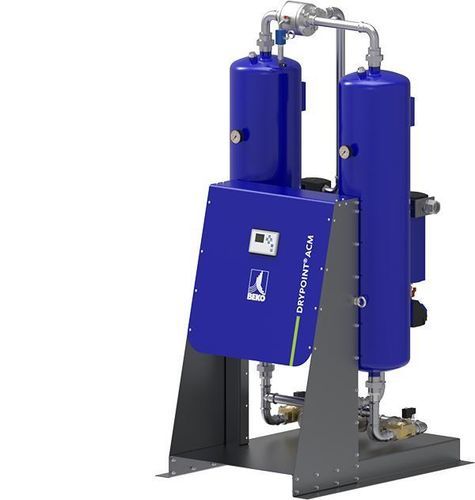

乾燥剤式圧縮空気乾燥機 DRYPOINT® ACM series

ヒートレス乾燥剤式乾燥剤式ヒートレス乾燥剤式

製品概要
BEKO TECHNOLOGIES の DRYPOINT ACM シリーズは、中流量（100–1000 m³/h）向けに設計された中型の吸着式ドライヤー（モデル 410–495）です。二塔式の対向流再生方式により、圧力露点を安定して達成（標準 −40 °C、オプション −70 °C）し、OEM やコンプレッサーパッケージへの組み込みに適したコンパクトな設計を提供します。

主な利点

• 幅広い流量レンジ：100–1000 m³/h のモデルバリエーション。
• 省エネルギー運転：低差圧とコンプレッサー同期制御で運転コストを低減。
• 前処理フィルタと凝縮水管理を内蔵し、プロセス保護と機器寿命を向上。
• DP‑ACM カラー表示による明瞭なプロセス可視化；Modbus 等の通信オプションでシステム統合が可能。
• 屋内スキッドや機械組み込みに適したコンパクト寸法と IP54 保護等級。

動作原理
DRYPOINT ACM は二つの吸着塔を交互に運転します。入気はまず前処理フィルタと凝縮水分離を経て吸着塔に入り、吸着剤が目標の圧力露点まで水分を除去します。再生は乾燥空気の一部流で対向流により行われ、切替は周期運転または露点に基づく制御が可能です。パージ損失を最小化し安定した PDP 性能を維持します。停電時でも通過可能な設計でプロセス継続性を支援します。

制御・監視

• 動作モード、タイマー、露点制御、状態、警告、アラームを表示する DP‑ACM カラーコントローラ。
• コンプレッサー同期は標準装備；Modbus 等の通信インターフェースは上位制御システムとの統合に対応。

適用分野

• 包装・自動化 — 湿気による故障を防ぎ、連続稼働を確保。
• 機械工学・工作機械 — 精密機器を保護し製造品質を維持。
• 中流量の生産ライン — エネルギー最適化された乾燥で安定した工程条件を提供。
• OEM システム・コンプレッサーパッケージ — マシン組込み向けのコンパクト設計。

拡張現実 (AR) と可視化
製品ページにて QR コード / AR モデルによる AR・3D 可視化オプションを提供し、顧客環境での仮想配置や点検が可能です。

仕様表（選定モデル）
見出し：接続 | 体積流量 (m³/h)* | 使用圧力 最小/最大 | 入気温度 最大 | 周囲温度 最小/最大 | 吸気湿度 | 周囲条件 | 圧力露点 (PDP) | 消費電力 | 保護等級
DRYPOINT ACM 410：1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415：1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423：1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430：1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438：1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455：2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465：2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485：2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495：2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (屋内) | Min. -40 °C (オプション -70 °C) | Max. 40 W, 230 V | IP 54

技術仕様

• ブランド：BEKO TECHNOLOGIES
• 型式：DRYPOINT ACM（DRYPOINT® ACM 410–495 シリーズ）
• 流量範囲：100–1000 m³/h（モデルに依存）
• 接続サイズ：モデルにより 1" 〜 2"
• 使用圧力：4–16 bar（ゲージ）
• 最大入気温度：50 °C
• 周囲温度範囲：+4 °C 〜 +50 °C（屋内設置）、高度 0–2000 m NN
• 吸気湿度：45 °C 時に最大 100%（プロセス限界）
• 圧力露点（PDP）：標準 −40 °C、オプション −70 °C
• 制御消費電力：典型的に最大 40 W（230 V）、補助電力はモデル依存
• 保護等級：IP 54
• 制御：DP‑ACM カラー表示、露点制御、タイマー、状態/警告/アラーム；Modbus オプション
• 設計：対向流再生を伴う二塔吸着式；統合されたろ過および凝縮水管理
• 用途：包装・自動化、機械製造、中流量生産、OEM／コンプレッサーパッケージ
