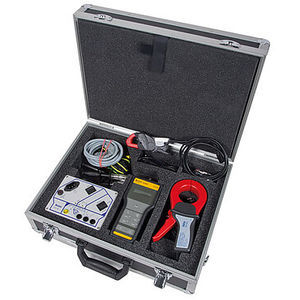

孤立デフェクト位置特定機 ISOSCAN® EDS150

自動絶縁故障検出 アプリケーション主要回路 6測定チャンネル 測定用変流器内蔵 ユニバーサルシステムコンセプト ISOMETER®と組み合わせた絶縁故障検出器EDS150は、未発見の電源（ITシステム）の絶縁故障検出用に設計されています。ISOMETER®によって生成されたロケート電流パルスは、内蔵された測定用変流器によって検出され、絶縁故障ロケータによって評価されます。EDS150には6つの測定用変流器が内蔵されているため、送電線のすべての通電導体を通過させることができます。アラームメッセージの応答時間は、各表示装置への表示を含めて最大8秒です。8秒です（例：MK2430）。 合計88台のEDS150機器をRS-485インターフェース（BMSプロトコル）で接続できます。したがって、最大528の回路を監視できます。BMSバス上のアクティビティはアラームLEDで表示されます。 機能 AC、AC/DC、DC ITシステムにおける絶縁故障の検出 EDS150あたり測定電流トランス付き6測定チャンネル 最大528の測定チャンネルを監視対象のITシステム内のBMSバスに結合できます：88 x 6 測定チャンネル 応答感度 EDS150: 5 mA IEC 61557-9に準拠したACシステムで最大8秒の応答時間 BMSプロトコル付きRS-485インターフェース BMSアドレス範囲3～90 周期的セルフテスト アプリケーション AC、AC/DCおよびDC ITシステムにおける絶縁故障検出 産業プラント、発電所、船舶のDC主回路
