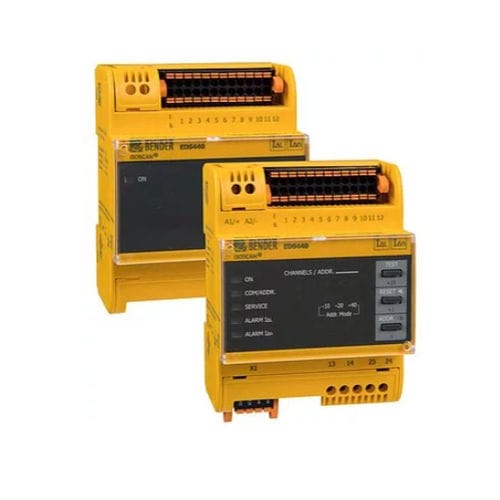

孤立デフェクト位置特定機 ISOSCAN® EDS441

自動絶縁故障検出 アプリケーション制御回路 変流器測定用12チャンネル CT接続監視 ユニバーサルシステムコンセプト ISOSCAN® EDS441は、ISOMETER® iso685-D-Pまたは位置決め電流インジェクターPGHと接続して、未発見の電源システム（ITシステム）の絶縁障害を検出します。 絶縁監視装置iso685-D-Pまたは位置決め電流インジェクタPGHによって生成された位置決め電流信号を検出し、対応する評価を行います。EDS441には最大12台の測定用変流器を接続できます。RS-485インターフェース(BSバスプロトコル)を介して、合計50台までの絶縁不良ロケータを接続することができ、最大600の発信回路を監視することができます。 特長 ユニバーサルシステムコンセプト モジュラー設計のため、状況に応じて簡単に調整可能 様々なサイズとバージョンの測定用変流器 CT接続モニタリング 変流器シリーズCTAC...、WR...、WS...を測定するための12個の測定チャンネル オプションで12個のリレーチャンネルによる拡張が可能 故障メモリー動作選択可能 システム内に最大50台のEDS絶縁故障検出器、600の測定チャンネル 応答感度0.2～1 mA 設定可能な応答値によるAC残留電流測定 N/O接点を1つずつ備えた2つのアラームリレー N/OまたはN/C動作を選択可能 外部テスト/リセット 故障した出力回路の中央表示 シリアルインターフェースRS-485、BSバスアドレス範囲2～79、Modbus RTU 上位の制御および視覚化システムへの接続が可能
