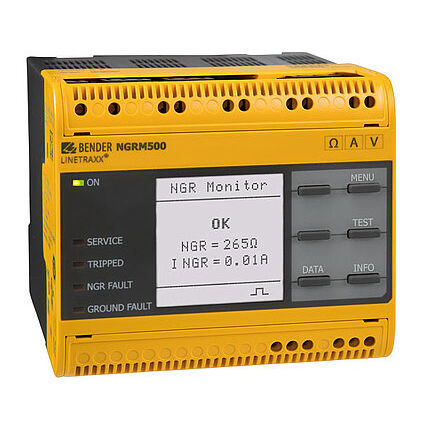

抵抗接地監視システム LINETRAXX® NGRM500

エネルギー供給ネットワーク測定用イーサネット

NGRM500 は、高抵抗接地システムでの使用のみを意図しています。これらのシステムでは、NGRM500 が監視します： 中性接地抵抗器（NGR）を流れる電流、 変圧器のスター点とアース間の電圧（NGR を横切る電圧降下）、 NGRの状態。 適用される規格の要件を満たすには、デバイスのパラメータ設定をカスタマイズして、現地の機器や動作条件に合わせて構成する必要があります。 特徴 パッシブおよびアクティブ測定法によるRNGRの決定 設備が非通電状態でもRNGRを継続的に監視； 地絡時のアラームまたはトリップ 電流INGRのモニタリング 電圧UNGRのモニタリング イーサネット通信 ウェブサーバー 言語選択（ドイツ語、英語GBおよびUS、スペイン語、フランス語） テストボタン（内部、外部）（トリップあり/なし 測定信号のFFT分析 手動地絡位置検出用パルサー 地絡および抵抗器障害の検出用リレー 設定可能な時間経過後に設置をシャットダウンするためのリレー フィーダーの自動シャットダウンのためにRCMS...と組み合わせることが可能 グラフィカル・ユーザー・インターフェース 広い電源電圧範囲 使用範囲はAMSL 2000 mまで 故障/履歴メモリー 測定値のアナログ出力（0～10V、4～20mAなど、パラメータ選択可能） パスワード保護 実効値、基本成分信号または高調波によるトリップ ACおよびDC地絡の検出
