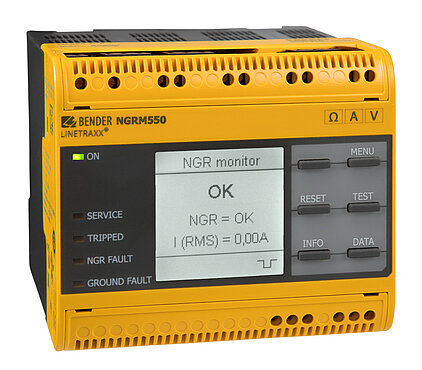

抵抗接地監視システム LINETRAXX® NGRM550

変圧器イーサネットIP

NGRM550 中性点接地抵抗モニターは、接地抵抗の故障と地絡を検出します。商用および産業用電力システムで使用される低抵抗接地変圧器および発電機での使用を目的としています。これらのシステムでは、NGRM550が監視します： 中性点接地抵抗器を流れる電流 変圧器のスター点と接地間の電圧（NGRを横切る電圧降下） 中性点と接地間の接続不良を含むNGRの故障（オープン 多くのユーザーにとって有益なのは、母国語で値の読み取りやプログラミングを快適に行える多言語ユーザー・インターフェースです。 既存のLRGアプリケーションへの後付けや、新しいLRGパッケージへの工場設置が容易な理想的なソリューションです。顧客が希望すれば、内蔵のウェブサーバー経由でリレーを簡単にプログラムできます。 NGRM550は、Modbus TCP/IPまたはRTU通信で監視システムに簡単に接続できます。能力は25kV、2,000Aまで拡張可能です。 特徴 パッシブおよびアクティブ測定法によるRNGRの決定 設備が非通電状態でもRNGRを継続的に監視 地絡時のアラームまたはトリップ 電流INGRのモニタリング 電圧UNGRのモニタリング イーサネット通信 ウェブサーバー 言語選択（英語、ドイツ語、スペイン語、フランス語） テストボタン（内部、外部）（トリップあり/なし 測定信号のFFT分析 接地不良および抵抗不良検出用リレー 設定可能な時間経過後に設置をシャットダウンするためのリレー RCMS...と組み合わせてフィーダーの自動シャットダウンが可能 グラフィカルなユーザーインターフェース 広い電源電圧範囲 AMSL2,000mまでの使用範囲 故障/履歴メモリー
