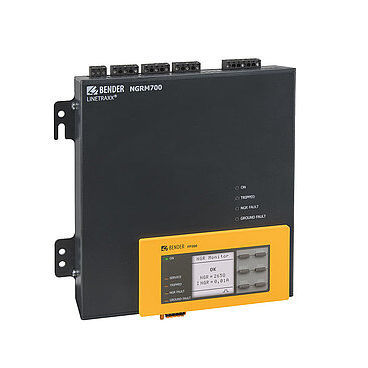

抵抗接地監視装置 LINETRAXX® NGRM700

接地欠損連続

包括的な設定が可能 後付けが容易な設計 多言語ユーザーインターフェース 海抜5000mのシステムでもディレーティングなしで動作可能 NGRM700は、システムの接地に関する必要なすべての情報を提供するためにNGRを継続的に監視できる高度な装置です。 NGRM700 は、高抵抗接地 (HRG) システムのニュートラル接地抵抗 (NGR) の抵抗値と NGR を流れる故障電流を監視します。HRGシステムを保護し、包括的な概要を提供する理想的なリレーです。リレーは監視システムに接続することも、通信ネットワークに直接接続することもできます。 NGRM700 を使用することで、ユーザは地域の要件を満たすことができます。 特徴 パッシブおよびアクティブ測定法によるRNGRの決定 設備が非通電状態でもRNGRを継続的に監視； 地絡時のアラームまたはトリップ 電流INGRのモニタリング 電圧UNGRのモニタリング 相間地絡表示（オプション；690 Vまで直接結合、それ以外は電位差変圧器経由） イーサネット通信 ウェブサーバー 言語選択（ドイツ語、英語、スペイン語、フランス語） テストボタン（内部、外部）（トリップあり／なし 測定信号のFFT分析 手動地絡位置検出用パルサー 地絡および抵抗器障害の検出用リレー 設定可能な時間経過後に設置をシャットダウンするためのリレー フィーダーの自動シャットダウンのためにRCMS...と組み合わせることが可能 グラフィカル・ユーザー・インターフェース 広い電源電圧範囲（24～240Vac/Vdc） AMSL5000mまでの使用範囲 故障/履歴メモリー 測定値のアナログ出力（0～10 V、4～20 mAなど、パラメータ選択可能）
