変流器 WF… series

分割コアAC

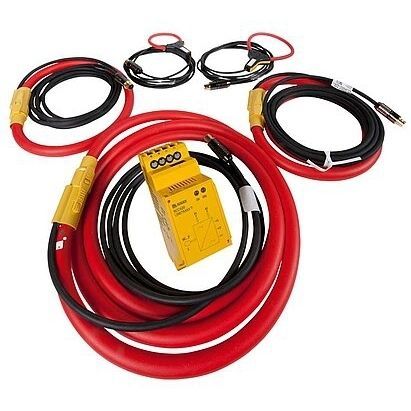

フレキシブルWF...シリーズ測定用変流器は、RCMS460/490シリーズ残留電流監視システムと組み合わせてAC電流を測定し、評価可能な測定信号に変換する高感度測定用変流器です。 フレキシブルWF...測定用変流器1台とRCC420信号変換器1台で構成されています。 各残留電流モニタとの接続は2線式ケーブルで行います。 特長 長さの異なるフレキシブルな測定用変流器 省スペース設計、迅速な設置 既存設備への容易なレトロフィット 導線を切断することなく設置可能 接続監視WF...測定用変流器 RCMS460/490シリーズ 残留電流監視システム用 RCM420-D9シリーズ残留電流モニタ用 外部測定器用アナログ出力(U、I) RCC420プッシュワイヤー端子付（1接続2端子） 用途 スイッチオフできない負荷やシステムの残留電流、故障電流、公称電流監視 TN-Sシステムの「迷走電流」と中央接地点（CEP）の追加N-PE接続のEMC監視 PEおよび等電位ボンディング導体に電流が流れていないことの監視
