変流器 LINETRAXX® CTUB100 series

計器用モールドIEC

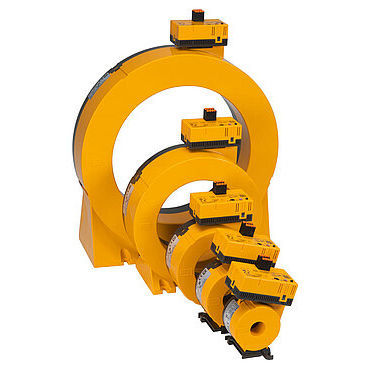

CTUB100シリーズ測定用変流器は、CTBC...測定用変流器コアとCTUB10...電子モジュールの組み合わせで、ACおよびDC電流を評価可能な測定信号に変換します。測定信号は、RCMA420/423、RCMS410/425/460/490またはEDS441LABシリーズのデバイスを使用して評価できます。 測定用変流器は、2芯または6芯ケーブルでそれぞれの機器に接続されます。DC、AC、3(N)ACシステムで使用できます。 CTUB101-CTBCxx測定用変流器は、RCMA420/423シリーズの機器への接続を意図しており、6芯ケーブル経由で電源電圧DC±12 Vの評価器から直接供給されます。 CTUB102-CTBCxx 測定用変流器は、RCMS410/425/460/490 または EDS441LAB との接続用です。CTUB102-CTBCxx測定用変流器をこのような機器に接続する場合、測定用変流器用のDC24 V電源ユニットが必要です。 CTBC20P...210Pシリーズの測定用変流器コアは磁気シールドを内蔵しており、高負荷電流または突入電流のアプリケーションに適しています。 特徴 テストボタンとリセットボタンを一体化 動作、故障、ステータスメッセージ用のマルチカラーLED 一次導体を機械的に分離することなく交換可能な電子モジュール モニタリング要件が変更された場合、機能の拡張/再フィッティングまたは変更が可能 完全磁気シールドにより負荷電流の影響を受けない（CTUB10x-CTBC20P...210Pのみ） 測定用変流器への接続を監視 電源電圧 DC ±12 V/DC 24 V
