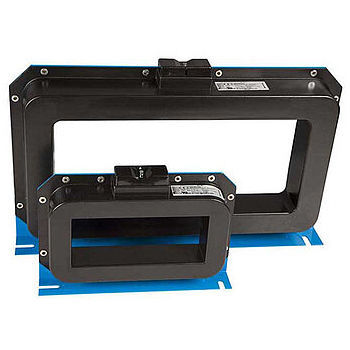

変流器 WR70x175S(P)…WR200x500S(P)

分割コアIECIP20

高感度WR...Sシリーズの角型測定用変流器は、RCMおよびRCMSシリーズの残留電流モニタおよび評価器と組み合わせて、交流電流を評価可能な測定信号に変換します。 さらに、この測定用変流器は、ITシステム用の絶縁故障位置特定システム（EDS）と組み合わせて使用することもできます。PGH位置決め電流インジェクタまたはISOMETER® IRDHによって生成される位置決め電流を測定するように設計されています。EDSシリーズの絶縁障害ロケータと組み合わせると、試験電流は評価可能な信号に変換されます。 WR...SPシリーズの測定用変流器には、スクリーニング機能が内蔵されています。このスクリーニングは、監視対象システムで高負荷電流や突入電流が発生した場合に、接続されたRCM...またはEDS...装置の誤トリップを回避することを目的としています。WR...SPシリーズ測定用変流器は、特にバスバーシステムでの使用に適しており、負荷電流≥500 A用に設計されています。 各装置への接続は2線式ケーブルで行います。 特徴 RCMS460/490 残留電流監視システム用 RCM420残留電流モニター用 EDS440絶縁故障検出装置用 EDS460/490絶縁故障検出装置用 用途 WR...SP測定用変流器は、特にバスバーシステムでの使用に適しています。このシリーズは500A以上の負荷電流に使用されます。 絶縁故障検出器(EDS)用
