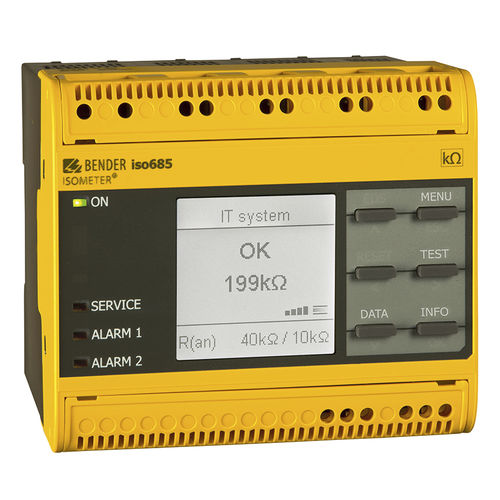

三相システム用絶縁監視装置 ISOMETER® iso685-…-P series

AC ネットワーク用AC/DCDC

概要
ISOMETER® iso685-…-P は、IEC 61557-8 / IEC 61557-9 に準拠した IT（非接地）システム用の絶縁監視装置です。AC、3(N)AC、AC/DC、DC の各種システムに適用可能で、交流システム内に直流給電機器（整流器、インバータ、可変速ドライブ等）がある場合にも使用できます。

主な機能

• プリセット測定プロファイル（AMPPlus およびプロファイル固有の手法）
• 絶縁抵抗、電圧、静電容量、周波数の測定
• 組込 Web サーバーによる遠隔設定
• 通信：Modbus TCP/RTU、BCOM、RS-485（BS バス）
• 履歴メモリ（リアルタイムクロック付、バッファ約3日）に最大1023件のアラームを記録

機器バリエーション

• iso685-D-P：高解像度グラフィック LC 表示器と本体操作部を備え、FP200 と併用できません。
• iso685W-D-P：D 仕様に環境オプション W を追加した厳しい環境向けモデル。
• iso685-S-P：表示器・本体操作なし。FP200 前面パネルでの操作を前提とします。
• iso685W-S-P：S 仕様に W オプションを付加し、FP200W と組合せて過酷環境で使用。

バリアントの詳細

• D 仕様：装置本体での直接操作が可能。isoGraph による経時的な絶縁抵抗表示をサポート。
• S 仕様：FP200/FP200W を介した操作向け。表示器を離れた場所に設置する用途に適合。
• W オプション：拡張温度範囲や機械的保護（例：-40…+70°C、3K23 / 3M12）を提供。

主な機能（抜粋）

• 既存システムの漏れ容量へ自動適応
• アラーム1/2 用に個別設定可能な2つの応答域：1 kΩ…10 MΩ
• 接続監視と自動セルフテスト
• 絶縁値に比例したアナログ出力（0(4)…20 mA、0…400 μA、0…10 V、2…10 V、ガルバニック分離）
• 自由にプログラム可能なデジタル入出力およびチャネル毎のカスタムテキスト

EDS44x — 絶縁故障位置検出（抜粋）

• AC、3AC、DC の IT システムにおける選択的な絶縁故障位置検出をサポート
• 最大 12 台の測定用電流変成器（CTAC、WR、WS シリーズ）を接続可能
• EDS440 位置検出感度：2…10 mA、EDS441：0.2…1 mA
• 構成要素間通信は BS（RS-485）または BB バスで実施

用途

• AC、DC、AC/DC の主回路および直結 DC コンポーネントを含む回路
• UPS・蓄電池システムやスイッチング電源を含む設備
• 位相制御加熱器、駆動装置、変換器
• 大きな漏れ容量を持つ IT システムや絶縁故障位置検出を必要とする設備

オプション付属品（抜粋）

• EDS440 / EDS441 系列の絶縁故障位置検出器（W / L 版あり）
• リレー・モジュール（例：IOM441-S）、端子キット（ねじ式・プッシュワイヤ）、筐体アクセサリ

主な仕様（概要）

• 規格：IEC 61557-8、IEC 61557-9
• 代表的な測定範囲：AC 0…690 V、1…460 Hz ・ DC 0…1000 V（仕様により異なる）
• 電源例：AC/DC 24…240 V（仕様により異なる）
• 応答域：1 kΩ…10 MΩ（2段階、個別調整）
• 通信：BCOM、Modbus TCP/RTU、RS-485（BS）、組込 Web サーバー、オプションで COMTRAXX®
• 履歴メモリ：1023 件のアラーム記録（日時付）と約 3 日のバッファ
• W オプション：拡張温度範囲および機械的/気候的保護強化
