変流器 LINETRA ® CTUB100 series

計器用モールドIEC

概要

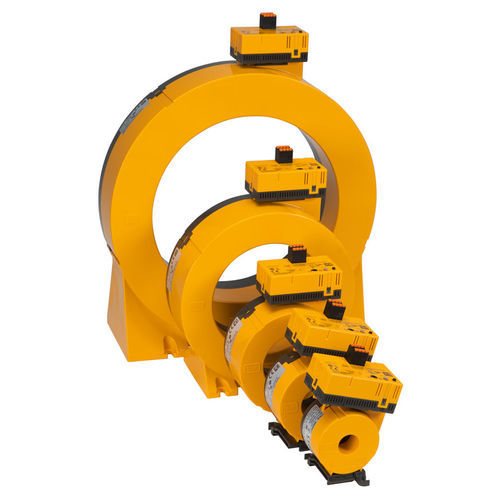

CTUB100シリーズは、CTBC…コアとCTUB10…電子モジュールを組み合わせた測定用電流互感器です。交流および直流電流を評価可能な測定信号に変換し、対応する評価器に接続して使用します。接続は2芯または6芯ケーブルで、DC、AC、3(N)ACの各システムに対応します。

特徴

• Test/Resetを兼ねた押しボタン
• 動作・故障・状態を示す多色LED表示
• 一次導体を機械的に分離することなく交換可能な電子モジュール
• 監視要件の変更時に機能の拡張/レトロフィットまたは変更が可能
• P型フル磁気シールド（CTBC20P…210P）は負荷電流・突入電流に対する影響を低減
• 測定用電流互感器の接続監視機能
• 電源：CTUB101はDC ±12V、CTUB102/CTUB105はDC 24V

対応評価器 / システム用途

• CTUB101系：RCMA420 / RCMA423用（6芯ケーブル経由で評価器よりDC ±12V供給）
• CTUB102 / CTUB105系：RCMS410 / RCMS425 / RCMS460 / RCMS490およびEDS441LAB用（CTUB102/CTUB105はDC 24V電源を必要とする）
• DC、AC、3(N)ACシステムで使用可能
• 機種により2芯または6芯ケーブルで接続

バリエーション（表）
Type | Suitable for evaluator | Supply voltage | Current transformer diameter | Shielding | Art. No.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

オプション・付属品
電子モジュール（スペア）
Type | Supply voltage | Suitable for evaluator | Art. No.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

コア（交換部品）
Type | Internal diameter | Art. No.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

接続ケーブル
Length (m) | Connection to | Name | Art. No.
1 | RCMA42… | CTX-100 | B98110080
2.5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2.5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

電源
Type | max. connected current transformers | Art. No.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

技術仕様

• シリーズ名: LINETRAXX® CTUB100
• 用途: CTBCコアとCTUB10xモジュールによる電流測定
• 対応システム: DC、AC、3(N)AC
• 接続: 2芯または6芯ケーブル
• 電源: DC ±12 V（CTUB101）または DC 24 V（CTUB102/CTUB105）
• 内径: 20、35、60、120、210 mm
• シールド: 標準およびP（フル磁気シールド）
• 交換可能な電子モジュールにより一次導体の分離なしでレトロフィット可能
• 接続監視、多色LED、Test/Reset 組合せボタンを装備
