変流器 LINETRA ® CTAC series

計器用モールド

概要

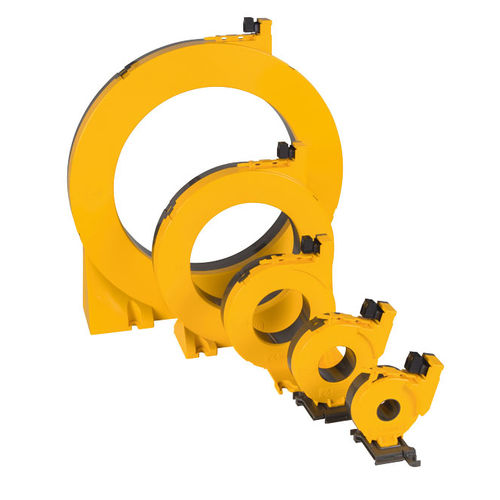

CTACシリーズは、交流電流および局在（ロケーティング）電流を残留電流監視器、残留電流監視システム、絶縁故障局在器（RCM / RCMS / EDS）向けの評価可能な測定信号に変換する計測用電流変成器です。機器への接続は2線ケーブルで行います。CTACはPGH局在電流インジェクタやISOMETER® iso685が生成する局在電流を測定します。

特長

• RCMS460/490、RCM420、EDSシリーズとの併用に対応
• 内径ラインアップ：20 mm、35 mm、60 mm、120 mm、210 mm
• 取り付け方法：取付ブラケット、DINレール、特定機種向けのスナップオン取付あり

用途

• 残留電流の監視・評価用信号への変換
• ITシステム向け絶縁故障局在システムでの局在電流測定
• RCM / RCMS監視機器やEDS絶縁故障局在器への接続

バリエーション
Type | Mounting | Inside diameter | Art. No.
CTAC20 | Mounting brackets, DIN rail | 20 mm | B98110005
CTAC20/01 | Mounting brackets, DIN rail | 20 mm | B98110006
CTAC35 | Mounting brackets, DIN rail | 35 mm | B98110007
CTAC35/01 | Mounting brackets, DIN rail | 35 mm | B98110008
CTAC60 | Mounting brackets, DIN rail | 60 mm | B98110017
CTAC120 | Mounting brackets | 120 mm | B98110019
CTAC210 | Mounting brackets | 210 mm | B98110020

オプションアクセサリ
Type designation | Art. No.
Snap-on mounting for CTAC20 and CTAC20/01 | B91080111
Snap-on mounting for CTAC35 and CTAC35/01 | B91080112
(該当機種にはスナップオン取付が付属する場合があります)

ドキュメント（タイトル）
CTAC — CE適合宣言（CTAC）
CTAC series — マニュアル (EN)
CTAC series — データシート (EN)
測定用電流変成器 選定ガイド — 製品概要 (EN)
TÜV NORD 等の証明書および UKCA/CE 書類

仕様 / 技術データ

• 製品群：LINETRAXX® CTACシリーズ（計測用電流変成器）
• 主な機能：交流および局在電流をRCM/RCMSやEDS用の測定信号に変換
• 対応機器：RCMシリーズ、RCMSシリーズ、EDSシリーズの絶縁故障局在器
• 接続：機器へ二線ケーブルで接続
• 内径：20 mm、35 mm、60 mm、120 mm、210 mm
• 取付：取付ブラケット、DINレール、機種によりスナップオン取付
• 品番：バリエーション表を参照（例：CTAC20 = B98110005）
