監視用ソーラー充放電コントローラー CC613

電動車両用Modbusワイヤレスネットワーク付き

概要

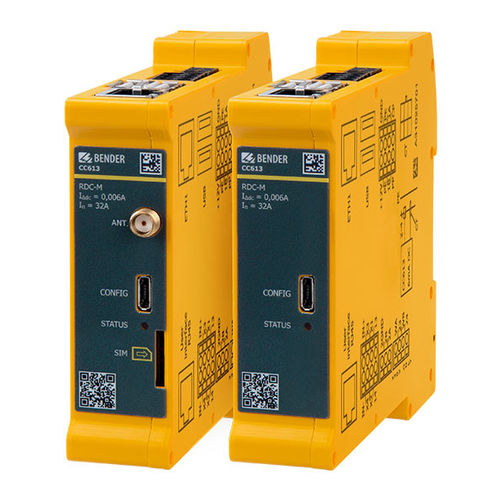

CC613は次世代のインテリジェント充電コントローラであり、電気自動車用充電ステーションの中核制御装置です。車両およびバックエンドと通信し、内部ハードウェアやユーザーインターフェースを監視し、充電ステーションと車両間の接続を監督します。筐体はEthernetインターフェースを内蔵し、CC612と互換性のある寸法を維持しているため既存ステーションへの置換が容易です。ISO 15118準拠のPLC、外付け電流変成器による直流故障電流検出、統合された動的負荷管理（DLM）、4Gモデム搭載バリアント、USB/Ethernet/OTAによるソフトウェア更新をサポートします。

主な統合機能

• 動的負荷管理（DLM）を統合し、充電ポイント間で利用可能な電力を最適に配分。ローカルまたは上位システムから制御可能
• ISO 15118に準拠した電力線通信（PLC）を統合し、Plug & Charge / 自動充電に対応
• 停電時にプラグを機械的に解放する緊急開放機構（アクチュエータ制御および12V監視）を統合
• OCPP 1.5および1.6（JSON、SOAP）やEEBUSによりスマートグリッド対応
• 6 mA DC故障電流検出/監視（特許）を統合し、外部RDC-MおよびCTと組合わせてRCDタイプAの使用を可能に
• PE監視およびWeld-Check検出により接触器/負荷スイッチの異常を検出
• Ethernetインターフェースおよび4Gモデム搭載バリアント（LTE/UMTS/GSM対応）
• USB、Ethernet、OTAによるソフトウェア更新が可能

追加機能／詳細

• IEC 61851-1（充電モード3）準拠の充電コントローラ
• 2つの充電ポイント用にマスター／スレーブ動作を設定可能（1台を4G搭載のデータゲートウェイ、もう1台をスレーブにする等）
• 残留直流監視モジュール（RDC-M）をサポート。CTケーブルの長さバリエーションあり
• 3つのUSBインターフェース：CONFIG（ローカル設定・更新インストール用）×1、USBホスト×2
• Control Pilot／Proximity Pilot通信、追加のSCHUKOソケットサポートは設定可能
• メーターインターフェース：Modbus TCPおよびModbus RTU。DLM用の第2メーター向け外部Modbusをサポート
• RFID、LED、アンテナ等のユーザーインターフェースモジュールをサポートし、2チャネルのI/O拡張を設定可能
• 内部温度センサにより周囲温度に応じて充電電流を低減
• 単相または三相システムに統合可能、最大80 Aまで対応

用途

• 電気自動車用充電ステーション、ウォールボックス、街路灯充電ポイント

バリエーション
Type | Modem | Interface | RDC-M | External Modbus | OCPP-capable | PLC* | User interface | I/O extension | Art. No.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

技術仕様

• 充電規格：IEC 61851-1（モード3）
• ISO 15118 PLCによるPlug & Chargeおよび負荷管理対応
• OCPP 1.5および1.6対応（JSON、SOAP）
• 統合動的負荷管理（DLM）、上位システムでの制御可能
• 統合緊急開放機構および12 V駆動電源の監視
• PE監視およびWeld-Checkによる電気的安全性向上
• 6 mA DC故障電流検出/監視（特許） — 外部RDC-MおよびCTと組合せてRCDタイプAを使用可能
• インターフェース：Ethernet、オプションの4Gモデム、Modbus TCP/RTU、複数のUSB
• 単相/三相で最大80 Aまで対応
• ソフトウェア更新：USB、Ethernet、OTA
