変流器 CTBC17

計器用モールドプリント基板用

概要

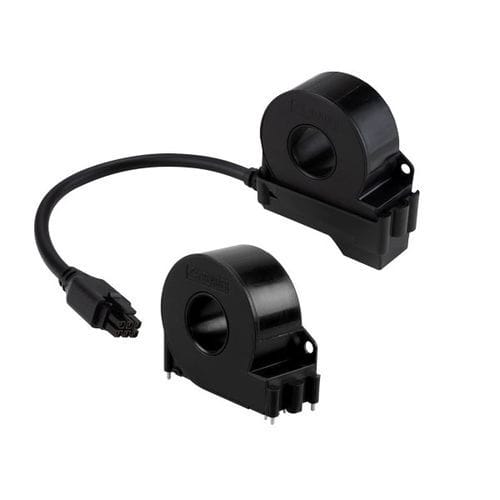

CTBC17 は、AC、DC および 3(N)AC システムにおける残留電流の検出と監視向けに設計された全電流対応の計測用電流トランスです。縦型の PCB 取り付け用バリエーションと、ケーブル接続バリエーションを用意しています。ケーブル版は六芯ケーブルで評価器（例：CC613、RCMB4xx）に接続します。PCB 版には RCMB104 および RDC104 の評価器が対応します。外部磁場や高負荷電流による干渉を低減するための磁場シールドを内蔵しています。

主な特長

• 充電モード 2 および 3（AC 充電）における AC/DC 敏感な残留電流の測定および監視に対応
• IEC 62752 および IEC 62955 に準拠した AC／DC の残留電流を確実に検出
• 内径 17 mm のコンパクトで堅牢な設計により大断面導体に対応
• 基板実装向けのコスト最適化された PCB バリアント（はんだ付けまたはねじ止め可能）
• 複数の標準ケーブル長のケーブルバリエーションを提供
• 外部干渉を低減するための磁場シールドを内蔵

対応機器 / 使用例

• 充電コントローラ CC613
• AC/DC 敏感残留電流監視モジュール RCMB104
• DC 敏感残留電流監視モジュール RDC104-4

バリエーション (センサー | バリアント | 品番)
CTBC17P-03 | PCB 実装 | B98080070
CTBC17P-03-K0325 | ケーブル版（長さ 325 mm） | B98080071
CTBC17P-04 | PCB 実装 | B98080074
CTBC17P-13 | PCB 実装 | B98080077
CTBC17P-14 | PCB 実装 | B98080076

ケーブル種類（タイプ | クリップ付ケース含むケーブル長 (mm) | 品番）
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540

ダウンロード
CTBC17 のデータシート、ユーザーマニュアル、製品フライヤーが利用可能です（技術資料、マニュアル、製品フライヤー、CTBC17P マニュアル）。

技術仕様

• 適用範囲：接地／非接地の AC、DC、3(N)AC システム
• 感度：IEC 62752 および IEC 62955 に準拠した AC/DC 感度の残留電流測定・監視に対応。指定の評価器と組み合わせて A 種 RCD の DC 検知監視に使用可能
• 取り付け：PCB 実装バリアントおよびケーブル接続バリアント（六芯ケーブル）
• 内径：17 mm
• シールド：外部磁場や高負荷電流による干渉低減のための磁場シールド内蔵
• 規格 / 適用：IEC 62020、IEC 62752、IEC 61851-1、IEC 62955；UL2231 は一部の CTBC17P-0x バリアントに適用
