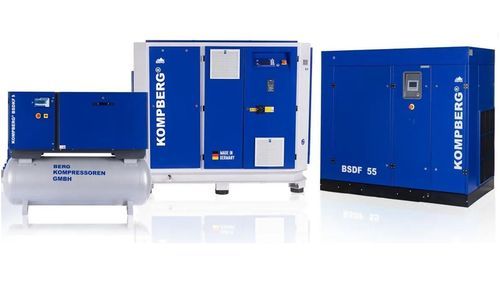

スクロールコンプレッサー KOMPBERG®️

ピストン式スクリューエア

概要 BERG社は、自由吐出量、圧力、デューティサイクル、空気品質の目標、およびライフサイクルの優先事項に基づき、ダイレクトドライブ式およびベルト駆動式のスクリューコンプレッサー、オイルフリーのスクリューおよびスクロールコンプレッサー、コンパクトな据え置き型システム、および高圧ブースターを構成しています。 主な参考値

• 公表されているコンプレッサー出力範囲：5～250 kW
• BSDFスクリューコンプレッサーの圧力範囲：7～13 bar
• 高圧ブースターソリューション：最大300 bar
• オイルフリー圧縮オプション： 重要用途向けクラス0

製品ファミリー（概要）

• ダイレクトドライブスクリューコンプレッサー — 1:1ダイレクトドライブ方式の可変速BSDFシステム（18.5～250 kW）。 変動する産業用需要に対応して設計されています。
• オイルフリースクリューコンプレッサー — 重要用途向けクラス0プロセスエア用の空冷式ZXFおよび水噴射式ZWF技術（例として55～160／55～120 kW範囲を参照）。
• 据え置き型エアコンプレッサー — コンパクトな低速 BSDK および BSDKF ユニット、レシーバー、キャノピー、ドライヤーをオプションで装備（5～20 kW）。
• ブースターコンプレッサー — 設計された高圧システム向けの BKB ピストンブースター（最大 300 bar までのソリューション）。
• オイルフリースクロールコンプレッサー — 低流量のクリーンエア、静粛な運転、モジュール式容量を実現するコンパクトなオイルフリースクロールソリューション（製品ラインナップは近日公開予定）。
• KOMPBERG® BS ベルト駆動スクリュー — 堅牢かつ経済的な産業用圧縮空気を提供するために設計された、オイル注入式ベルト駆動スクリューコンプレッサー（製品ラインナップは近日公開予定）。

コンプレッサー・ファミリー選定表 コンプレッサー・ファミリー | 公表範囲 | 最適な用途 | 主な設計チェック項目 BSDF ダイレクトドライブスクリュー | 18.5–250 kW | 変動する産業用需要 | 運転範囲および年間負荷プロファイル ZXF / ZWF オイルフリースクリュー | 55–160 / 55–120 kW | オイルに敏感なプロセス用空気 | 空気品質のリスクおよび冷却コンセプト BSDK / BSDKF 据え置き型 | 5–20 kW | 作業場およびコンパクトステーション | レシーバー、ドライヤー、騒音、設置スペース BKB ブースター | 最大 300 bar | 設計された高圧用途 | 吸入ガス、吸入圧力、および認証 オイルフリースクロール | 製品ラインナップ近日公開 | コンパクトなクリーンエア用途 | 流量、冗長性、騒音、空気品質目標 KOMPBERG® BS ベルト駆動スクリュー | 製品ラインナップ近日公開 | 経済的な産業用圧縮空気 | デューティサイクル、圧力、換気、メンテナンスアクセス 圧縮空気ステーション一式（システム構成）

• 01 — エアコンプレッサー
• 02 — アフタークーリングおよび分離
• 03 — エアレシーバー
• 04 — 乾燥およびろ過
• 05 — マスター制御
• 06 — 配管ネットワーク

制御およびライフサイクルエンジニアリング（選定ガイダンス） 運転パターン | 制御手法 | 主要選定データ | 設計目標 安定的かつ継続的なベースロード | 定速またはベースロード用コンプレッサー | ほぼ全負荷での稼働時間 | 安定したデューティポイントでの高効率運転 広範囲かつ頻繁な需要変動 | 可変速コンプレッサー | 測定された負荷ヒストグラム | 無負荷運転を制限しつつ出力を調整 複数のコンプレッサー | シーケンシングまたはマスター制御 | 機器のサイズと圧力帯 | 最も効率的な組み合わせで稼働 重要生産 | N+1または稼働／待機 | 許容される中断時間とサービスウィンドウ | メンテナンスや故障時にも供給を維持 短時間の需要ピーク | レシーバー＋制御の最適化 | ピーク流量と持続時間 | サイクリングと圧力変動を低減 年間熱負荷が大きい | 熱回収の統合 | 放熱器、温度、稼働時間 | 回収可能なコンプレッサー熱の再利用 サイズ選定チェックリスト

• 測定された平均、最小、およびピークの自由空気需要
• 使用点での必要圧力
• 年間稼働時間と負荷プロファイル
• ISO 8573-1 粒子、水分、油分のクラス
• 周囲温度範囲、 標高および設置場所
• 冷却空気または冷却水の利用可能性
• 電源供給および始動に関する制約
• 将来の需要、冗長性および許容ダウンタイム
• 騒音、設置面積および保守アクセスに関する制限
• 熱回収、制御および監視要件

技術FAQ（簡潔な回答）

• 産業用空気圧縮機の選定方法は？ — 平均／最小／ピークのフリーエア需要、使用点での必要圧力、処理および配管損失、デューティサイクル、将来の需要増加、冗長性を考慮する。 選定した圧力における自由空気吐出量を比較する。
• 可変速スクリューコンプレッサーはいつ使用すべきか？ — コンプレッサーの効率的な制御範囲内で需要が頻繁に変化する場合に有用です。固定速およびマスター制御のオプションと比較検討してください。
• オイルフリーコンプレッサーは必要か？ — プロセスの汚染リスクやバリデーションの要件により必要とされる場合はオイルフリーを選択します。それ以外の場合は、オイル注入式コンプレッサーに適切な処理を組み合わせることで、ISO 8573-1の要件を満たせる場合があります。
• ダイレクトドライブの利点は何ですか？ — 1:1のダイレクトドライブは、ギアボックスやベルト駆動の段階を排除し、伝達損失や摩耗部品を低減します。全体的な効率は、エアエンド、モーター、制御装置、および動作点によって異なります。
• ブースターはどのような場合に必要ですか？ — ブースターは、既存の吸込圧力をより高いプロセス圧力まで引き上げます。選定にあたっては、吸入ガス、吸込圧力、吐出圧力、流量、負荷、および冷却条件を確認する必要があります。
• BERGは圧縮空気ステーション一式を供給できますか？ — はい。 BERGは、運転プロファイルおよび空気品質の目標に基づき、コンプレッサー、レシーバー、ドライヤー、フィルター、凝縮水管理、制御システム、および配管を統合的に設計します。

特長／技術仕様

• ブランド：BERG Kompressoren
• 公表出力範囲：5～250 kW
• BSDFスクリュー式圧縮機の圧力範囲：7～13 bar
• ブースターの最大圧力：最大300 bar
• オイルフリーオプション： 重要プロセス用空気向けのクラス0対応
• 主な製品ファミリー：BSDFダイレクトドライブ、ZXF/ZWFオイルフリースクリュー、BSDK/BSDKF据置型、BKBブースター、オイルフリースクロール、 KOMPBERG® BSベルト駆動
• 代表的な選定データ：圧力下での自由空気吐出量、デューティサイクル、負荷ヒストグラム、空気品質目標（ISO 8573-1）、冷却および設置上の制約
