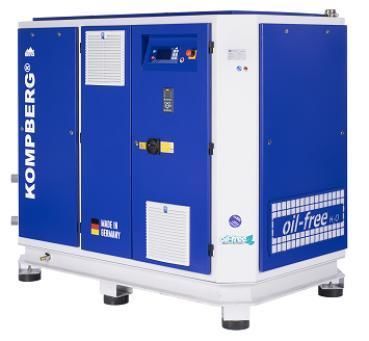

スクリューコンプレッサー KOMPBERG® ZXF / ZWF

ロータリーエア空圧

概要
BERG KompressorenのKOMPBERG® ZXFおよびZWFは、100%無給油の圧縮空気を必要とする用途向けに設計された無給油スクリューコンプレッサーのシリーズです。ZXFは2段式の風冷式、ZWFは水を注入して油の代替とする水噴射式で、ほぼ等温圧縮を実現します。

KOMPBERG® ZXF（無給油・風冷式）

• 100%無給油の回転スクリュー圧縮素子
• ISO 8573-1 CLASS 0 空気純度（メーカー主張）
• 2段圧縮の風冷システム
• 回転数対能力比が低く、ロータコーティングにより効率向上
• 産業用途に適した堅牢な設計で保守性を考慮
• 下流での油汚染が発生しない構成

KOMPBERG® ZWF（無給油・水噴射式）

• 圧縮室内で水が油に代わり、100%無給油の圧縮空気を実現
• 水が冷却・シール・潤滑の役割を果たし、ほぼ等温圧縮と高いエネルギー効率を実現
• 回路内水質を維持するための水処理を統合
• 省スペース設計と、メンテナンス用の取り外し可能なサイドドア
• 直接駆動オプションにより伝達損失を低減するモデルあり

製品の利点と特徴（一般）

• 食品、医薬、電子、医療用途など油混入が許容されない現場に適した無給油空気を供給
• 出荷前の工場試験により性能と仕様準拠を確認
• 可変速制御、熱回収、SIEMENS製モーター・制御などのオプションあり（機種により）
• 一部機種は低騒音・低振動設計
• 最適化された冷却と効率的な圧縮素子により運転コストを低減

無給油スクリューコンプレッサーとは？
無給油スクリューコンプレッサーは、圧縮室内に油を使用しないコンプレッサです。風冷式では特殊素材やコーティング、精密なクリアランスで金属接触を防ぎ、水噴射式では水を注入して潤滑・冷却を行います。油混入が許されない工程で使用されます。

無給油および水噴射式スクリューの動作原理
風冷無給油機は特殊材料とコーティング、精密なロータ公差により金属接触を防止します。水噴射機は圧縮室に水を注入し、シールと冷却を行うことで温度上昇を抑え、潤滑無しで動作します。

技術データ — KOMPBERG® ZXF
モデル | 供給量 8 bar [m3/min] | 供給量 10 bar [m3/min] | 寸法 (LxWxH) [mm] | 定格モーター出力 [kW] | 圧縮空気接続 | 冷却用空気必要量 [m3/h] | 重量 [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

技術データ — KOMPBERG® ZWF
モデル | 供給量 6 bar [m3/min] | 8 bar [m3/min] | 10 bar [m3/min] | 13 bar [m3/min] | 寸法 (LxWxH) [mm] | モーター出力 [kW] | 接続 | 重量 [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

追加の注意事項

• ZXFのモーター出力範囲は掲載モデルで55–160 kW
• ZWFの掲載範囲は40–120 kW（注水式モデル）
• 代表的な用途：食品、医薬品、電子、医療、無油空気が必要なその他の産業

技術仕様

• 100%無給油圧縮（ZXF：無給油素子、ZWF：水噴射）
• ISO 8573-1 CLASS 0 空気純度（メーカー表記）
• オプション：可変速、SIEMENSモーター、熱回収、給水処理（ZWF）
• 圧縮空気接続：G 1 1/2、G 2、G 2 1/2、G 3（機種により異なる）
• 寸法、冷却空気需要量、重量は各機種により異なる
