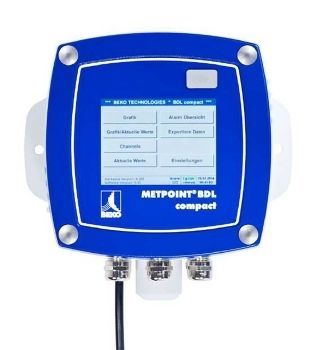

露点データロガー METPOINT®️ BDL

流量電流パワー

製品情報
METPOINT®️ BDL compactは圧縮空気の重要パラメータを連続監視・長期アーカイブするためのコンパクトなデータロガーです。2～4のセンサー入力で圧力、温度、圧力露点、体積流量、残留油蒸気濃度を記録・評価し、アラームや出力を通じて上位システムへ連携できます。

測定項目

• 体積流量
• 圧力露点
• 圧力
• 有効電力 / 電流効率
• 温度
• 残留油蒸気濃度

主な特長

• 圧縮空気・ガス用途向けのコンパクトな電子記録器
• 2～4のセンサー入力（アナログ、デジタルまたは混載）；オプションで追加入力対応
• オプションの内蔵データロガー：4 GB micro SDHC（クラス4）
• 2系統のリレーアラーム出力（無電位、切替接点）
• 4〜20 mA出力対応（露点・消費センサ等）
• 操作画面：3.5インチ透過型タッチパネル（TCT）による設定・表示
• プロセス指向の表示、統計、グラフ、記録のエクスポート

技術仕様
寸法 (mm)：180 x 166 x 115（幅 x 高さ x 奥行）
動作温度：0 … +50 °C
電源：100 … 240 VAC / 50 … 60 Hz / 最大 10 VA
センサー入力：露点・消費用プローブ用2入力（オプションで2アナログ入力）；2〜4入力まで構成可能（アナログ/デジタル/混載）
表示/キー：3.5インチ TCT 透過型タッチパネル
アラーム出力：2リレー、無電位、切替接点
アナログ出力：4…20 mA 信号対応（最大負荷 < 500 Ω）
内蔵データロガー：micro SDHC 4 GB（クラス4）標準

追加情報
METPOINT®️ BDL compactは入力信号を評価し、プロセスに即した結果を現場で表示、測定値とイベントを保存して後続の解析に利用できます。アラームの上位システムへの伝送により迅速な対応が可能で、品質管理と生産安全を支援します。
