4-20 mA露点トランスミッタ METPOINT®️ DPM SD23

RS-4854芯温度測定付き

概要

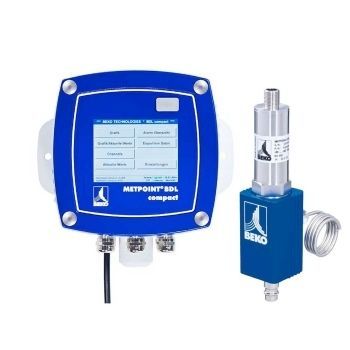

• METPOINT®️ DPM SD23 圧力露点トランスミッターと METPOINT®️ BDL compact データロガーのセット。
• 付属品：クイックカップリング用プラグ式ノズル NW 7.2 を備えた MK‑Basic‑PN16 測定室、出荷時にパラメータ設定済みで取付け準備完了、接続ケーブル 5 m。

主な機能

• METPOINT®️ DPM SD23：圧力下露点、温度、相対湿度を高精度に計測（最小 −60 °Ctd まで）。
• METPOINT®️ BDL compact：測定値の記録と即時表示、アラーム、品質保証およびエネルギー管理のための統計評価。
• 圧縮空気の重要箇所を継続監視し、結露・水蒸気・漏れを検出、システム効率を最適化。
• インターフェースと入力：アナログ/デジタル出力（4...20 mA、RS485）、センサー内蔵入力 2 系統；追加入力（デジタル/アナログ）2 系統はオプション。
• 記録オプション：データロガーはオプション（製品ページでは 2 GB を記載、構成により最大 4 GB までのバージョンあり）。

技術表（抜粋）
測定範囲：–60 ... +30 °Ctd
最大許容動作過圧：50 bar [g]
最大測定偏差：−60 ... −50 °Ctd：±4 K、−50 ... −30 °Ctd：±3 K、−30 ... −10 °Ctd：±2 K、−10 ... +30 °Ctd：±1 K
応答時間 t95：< 10 s（乾 → 湿）；< 40 s（湿 → 乾）
電源：14 ... 30 VDC
負荷（負荷抵抗）：RL = 最大 416 Ω（24 V DC 時）
出力：4 ... 20 mA（アナログ、4 線式）；RS485（デジタル出力、4 線式）
プロセス媒体温度：-30 °C ... +70 °C
動作周囲温度：-25 °C ... +60 °C
保管／輸送温度：-40 °C ... +85 °C
周囲湿度：0 ... 95 %（結露しないこと）

利点と用途

• 食品、医薬、製造などのセンシティブな業界で、常時乾燥かつ規格に適合した圧縮空気を確保。
• 履歴データとリアルタイムアラームにより、エネルギーと運用コストの削減に資する判断材料を提供。
• 常設監視および管理システムへの統合に適合（アラーム出力や上位システムへの伝送が可能）。

特性／技術仕様

• モデル：METPOINT®️ DPM SD23（トランスミッター）＋ METPOINT®️ BDL compact（データロガー）
• 製品リファレンス（Ref.）：4031322
• 重量：7.5 kg
• 露点測定範囲：–60 ... +30 °Ctd
• 最大動作圧力：50 bar（g）
• 精度（最大偏差）区間別：±4 K / ±3 K / ±2 K / ±1 K（測定範囲により異なる）
• 応答時間 t95：< 10 s（乾 → 湿）、< 40 s（湿 → 乾）
• 電源：14 ... 30 V DC
• 出力：4...20 mA（アナログ、4 線式）および RS485（デジタル、4 線式）
• プロセス温度：-30 °C ... +70 °C
• 動作周囲温度：-25 °C ... +60 °C
• 保管／輸送温度：-40 °C ... +85 °C
• 許容周囲湿度：0 ... 95 %（非結露）
• 付属測定室：MK‑Basic‑PN16（クイックカップリング NW 7.2）
• 付属接続ケーブル：5 m
• 入力：センサー内蔵入力 2 系統；追加入力（デジタル/アナログ）2 系統（オプション）
• データロガー：オプション（製品ページに 2 GB 表記、バージョンにより 4 GB の表記あり）
