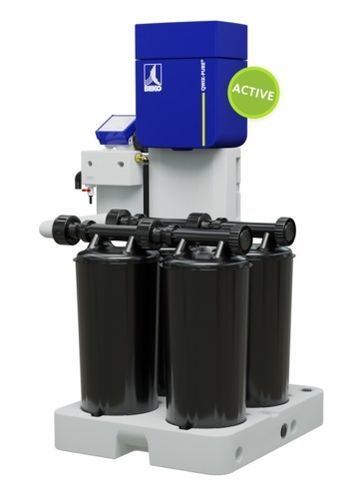

液体/液体分離器 QWIK-PURE® 60

合体空気コンプレッサー用フィルター付き

概要
QWIK-PURE® 非常に柔軟で将来性のある設計。統合されたModbusインターフェースにより上位の監視・制御システムへの組み込みが可能で、IIOT機能により将来性が高まります。モジュール式の設計により、用途に応じて最大6個までカートリッジ数を柔軟に設定できます。これにより、すべての用途での凝縮水処理が最適化され、カートリッジ交換時間は10分未満、最適化されたガイド付きサービスフローにより清潔な交換を実現します。

主な機能

• アクティブな油‑水分離プロセス（QWIK-PURE®）。
• 統合ModbusインターフェースおよびIIOT機能により高レベルでの統合と監視が可能。
• モジュール式コンセプト：カートリッジ数を構成可能（最大6個/システム）。
• ガイド付きサービスフローによる迅速なカートリッジ交換（< 10分）、清潔で安全な作業。
• カートリッジは密閉構造で、衛生および作業者の安全を確保。

技術データ（抜粋）
動作モード：アクティブ
最大凝縮水流量：76 L/h
凝縮ループ接続：3 x G1/2" 外部 | 1 x G1" 外部 | ホースノズル
凝縮水排出接続：1 x 23 mm (0.91 in)、外部、ホースノズル
処理媒体：コンプレッサ凝縮水（含油）
凝縮水排出時の最大油濃度：20 mg/l
凝縮入口での最大使用圧力：16 bar(ü)
最小/最大動作温度（媒体・環境）：+5 ... +50 °C
周囲相対湿度：≤10 ... 80 %、結露なし
重量：45 Kg
必要交換カートリッジ数：4

FRC制御ユニット 技術仕様
最小/最大動作圧力（圧縮空気）：3 ... 15 bar(g)
圧縮空気の清浄度クラス：2:4:2
圧縮空気接続：8 mm (0.31 in)、外部、ホースノズル
電源電圧：90 ... 264 VAC / 24 VDC
周波数範囲：50 ... 60 Hz
消費電力：10 VA
保護等級：IP54

技術的特徴 / 仕様

• 型式：QWIK-PURE® 60（アクティブ、モジュール式油水分離器）
• 最大凝縮水流量：76 L/h
• 凝縮ループ接続：3 x G1/2" 外部 | 1 x G1" 外部 | ホースノズル
• 凝縮水排出接続：1 x 23 mm (0.91 in)、ホースノズル
• 処理媒体：コンプレッサ凝縮水（含油）
• 排出時の最大油濃度：20 mg/l
• 凝縮入口での最大圧力：16 bar
• 動作温度：+5 ～ +50 °C
• 周囲湿度：10 〜 80 %（結露ないこと）
• 重量：45 Kg
• 交換カートリッジ必要数：4（複数モデルで同一カートリッジを使用）
• FRC制御ユニット：圧縮空気圧 3–15 bar(g); 清浄度 2:4:2; 接続 8 mm; 電源 90–264 VAC / 24 VDC; 50–60 Hz; 消費 10 VA; IP54
• 通信インターフェース：Modbus（内蔵）、統合と監視のためのIIOT機能
• カートリッジ交換時間：ガイド手順で < 10 分
