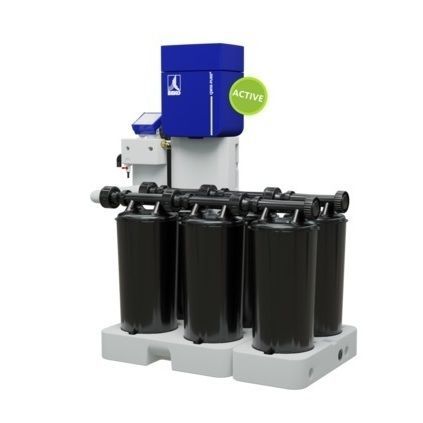

液体/液体分離器 QWIK-PURE® 90

合体空気コンプレッサー用フィルター付き

製品情報
QWIK-PURE® は運用ニーズに合わせて拡張・縮小が可能です。各モデルは必要に応じて容易に容量を拡張または縮小でき、全モデルで同一のカートリッジを使用するため調達と在庫管理が簡素化され、計画の信頼性が高まります。

概要
QWIK-PURE® は、凝縮水の衛生的かつ認証対応の処理を目的としたモジュール式アクティブ油水分離システムです。互換性、エルゴノミクスに配慮したカートリッジ交換、明確な状態表示、および簡易なメンテナンスを重視した設計です。

技術データ QWIK-PURE® 90（表）
動作モード：アクティブ
最大凝縮水流量：114 l/h
凝縮水入口接続：3 x G1/2" 外側 | 1 x G1" 外側 | ホースノズル
凝縮水排出接続：1 x 23 mm (0.91 in)、外側、ホースノズル
対象流体：コンプレッサー凝縮水（油含有）
凝縮水排出時の最大油濃度：20 mg/l
凝縮水入口の最大使用圧力：16 bar(g)
最小 / 最大使用温度（流体および周囲）：+5 … +50 °C
周囲相対湿度：≤10 … 80 %、結露無きこと
重量：60 Kg
交換用カートリッジ数：6

制御ユニット FRC の技術データ（表）
最小 / 最大使用圧力、圧縮空気：3 … 15 bar(g)
圧縮空気の清浄度クラス：2:4:2
圧縮空気接続：8 mm (0.31 in)、外側、ホースノズル
動作電圧：90 … 264 VAC / 24 VDC
周波数範囲：50 … 60 Hz
消費電力：10 VA
保護等級：IP54

注意
モジュラー設計：全モデルで同一カートリッジを使用し容量の拡張が可能です。カートリッジ交換は安全で衛生的に行えるようガイドされています。状態表示により保守計画が容易になります。

特長 / 技術仕様

• モデル：QWIK-PURE® 90
• 動作：アクティブ油水分離器
• 最大凝縮水流量：114 l/h
• 凝縮水入口：3 x G1/2"（外側）；1 x G1"（外側）；ホースノズル
• 凝縮水排出：1 x 23 mm (0.91 in) 外側、ホースノズル
• 処理流体：油を含むコンプレッサー凝縮水
• 排出時の最大油濃度：20 mg/l
• 凝縮水入口の最大圧力：16 bar(g)
• 使用温度範囲：+5 … +50 °C
• 相対湿度：≤10 … 80 %（結露無きこと）
• 重量（表）：60 Kg
• 必要な交換用カートリッジ数：6
• 制御ユニット FRC — 圧縮空気圧：3 … 15 bar(g); 清浄度クラス：2:4:2; 空気接続：8 mm（外側）; 電源：90 … 264 VAC / 24 VDC; 周波数：50–60 Hz; 消費：10 VA; 保護等級：IP54
• 機能ハイライト：アクティブ分離方式、モジュール式拡張、衛生的なカートリッジ交換ガイド、明確な状態表示
