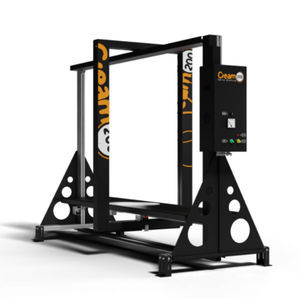

熱線切断機 MAMMUT

EPS用押出法ポリスチレンフォーム用パネル

説明
大判フォーム用のCNCホットワイヤーカッターです。MAMMUTはEPS（発泡ポリスチレン）、XPS（押出法ポリスチレン）および硬質フォームの切断を +/-0.03 mm の精度で行うよう設計されています。Infinityモデルの直接的な進化版で、モジュラー構造により標準切断領域 X = 3,020 mm × Y = 1,250 mm を持ち、4,500 mm またはモジュール構造で 6,000 mm まで拡張可能です。3D文字や看板、断熱パネル、金型、プレハブ部材、大型造形物など、産業用および職人用途に適しています。

用途

• サイン・ビジュアルコミュニケーション：精密な切断と仕上げ
• 建設・断熱：外断熱パネル、屋根用板、断熱一体ブロック、型枠
• 装飾・舞台美術：装飾部材や大型舞台装置
• 産業用包装：断熱ボックス、カスタム保護梱包、敏感製品向けプリフォーム
• デザイン・試作：円錐形、テーパ形状、標準形状
• プール・スパ：プリフォーム、構成部品、ライニング要素
• ブラインド・プレハブ部材：ブラインド用断熱ボックス

MAMMUTの装備
大判ブロックに対応する拡張可能な切断エリア。4つのスライド式モバイルボード（空圧ロック付き）とローラーにより大型ブロックの搬入が容易。傾斜可能な自動ワイヤーテンショナーで円錐・テーパー形状に対応。チタン製切断ワイヤー（0.25–0.50 mm 選択可能）を用意。マイクロプロセッサーによるワイヤ温度制御で安定した切断温度を維持。移動精度 +/-0.03 mm、軸速度最大 25 m/min。Nettuno Docker Cam 操作画面（3Dプレビュー）と Corel Draw ライセンス付属。作業領域の任意位置から操作可能な携帯型コントローラーを同梱。

構造・エンジニアリング
剛性と安定性を確保するための平坦化・加工されたプロファイルを持つ鋼鉄構造。外形寸法：6,500 × 3,500 × 2,000 mm。伝達：X軸 ラック＆ピニオン＋二重リニアガイド、Y軸 ローリングスクリュー＋二重リニアガイド。絶対値エンコーダ付きブラシレスサーボモーター。消費電力 2 kW / 10 kW（構成により異なる）。

オプション

• 切断長拡張：標準で最大 4,500 mm、モジュール基礎で最大 6,000 mm まで拡張可能
• 垂直回転テーブル：放射状切断や回転体形状に対応するオプション
• 追加の構成・アクセサリー：多軸組合せ、垂直回転、水平回転、MW による高度切断機能

その他情報
MAMMUTは固定基礎上のモジュラー構造と傾斜可能な自動テンショナーを備え、円錐・テーパー形状の加工を可能にし、長距離切断や大判加工で均一な切断性能を提供します。加工材料：EPS、XPS、硬質フォーム。

技術仕様

• 外形寸法：6,500 x 3,500 x 2,000 mm
• 切断エリア：X = 3,020 mm – Y = 1,250 mm（拡張可）
• ワークテーブル：複数の可動ボード（大理石調可動ボード＋ローラー）
• 切断ワイヤ長：1,300 > 4,500 mm（自動設定）
• 軸速度：25 m/min
• 軸数：5 + 垂直回転 + 水平回転 + MW
• 精度：+/- 0.03 mm
• ワイヤ材質：チタン（0.25–0.50 mm 利用可）
• ワイヤ直径：0.20 - 0.60 mm（推奨 0.25 - 0.50 mm）
• ワイヤテンショナー：自動（傾斜機能）
• ワイヤ温度制御：マイクロプロセッサ（PC制御）
• 加工可能フォーム：EPS、XPS、硬質フォーム
• モーター：絶対値エンコーダ付きブラシレスサーボ
• 伝達：X: ラック＆ピニオン＋二重リニアガイド；Y: ローリングスクリュー＋二重リニアガイド
• ハンドヘルドコントローラー：付属
• 構造：平坦化・加工プロファイルを備えた鋼構造
• 操作画面：Nettuno Docker Cam（3Dプレビュー）
• Corel Draw ライセンス：付属
• 垂直回転テーブル：オプション
