装置バイス 9-205

手動式スクリュー精密

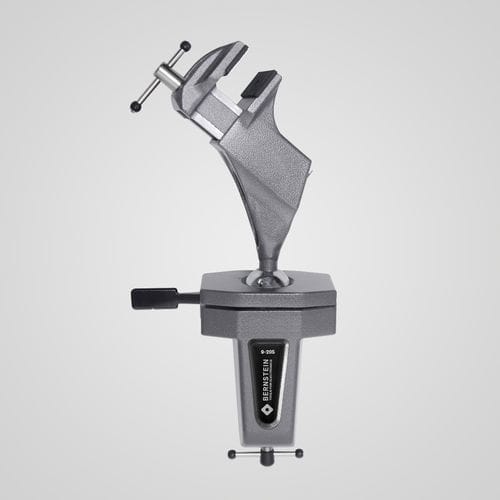

クランプ取付式の球面ジョイントバイス 9-205 SPANNFIX は、360°回転と無段階ロック機能を備えたコンパクトな精密バイスです。作業台にクランプで取り付けて使用することを想定しており、穴あけ、切断、研削、フライス加工、切断などで作業者が人間工学的に作業できる姿勢を提供します。

特長

• 精密球面ジョイント、360°回転、無段階ロックとクイックリリース機構
• 品質製品 Made in Germany
• 天板厚さ最大80 mmまで対応するクランプ取付ベース
• グリップ付き50 mmプラスチック替え jaw（小型バイス）
• 口幅70 mm、深さ38 mm、締付力約1470 N
• 傾斜角 ±45°
• 鋳造アルミ製ハウジング、粉体塗装、ダークグレー金属調；鋼部品はクロムめっきで耐食性あり
• 交換部品：ジョー（品番9-900-E50、ペア）
• 外形寸法 約310 x 170 x 75 mm；重量 約1450 g

用途 / 追加情報

• 軽いレバー操作で、クランプされたワークを任意の実用的な作業位置へ無段階に調整可能
• 作業高さを個別に調整できるため、立位作業での人間工学的な姿勢を実現（穴あけ、切断、研削、フライス、切断等）
• 交換可能なジョー：小型バイス用50 mmプラスチックジョー、大型バイス用100 mmスチールジョー
• フェルト、革、コルク、ゴム等の被覆を施した保護ジョーで、敏感なワークのキズを防止
• アルミ製プリズム付ジョーはパイプの把持に適する；ジョー幅は50〜150 mmで提供
• ボルト固定式のベースは、4つの9 mm貫通孔を通して作業台、テーブル、ベースプレートに取り付け可能

技術仕様

• 最大トルク：ボールØ40 mm ≈ 24 Nm；ボールØ60 mm ≈ 100 Nm
• クランプベース：天板厚さ最大80 mmまで対応
• 材料：鋳造アルミ部品は粉体塗装；鋼部品はクロムめっきで耐食性あり
• 球座下部の調整ねじで、動きの固さを緩いから非常に堅固まで調整可能
• 安全に関わる部品について：保持力は用途や物理的条件に依存し、試験室での結果は他の環境で異なる場合がある
