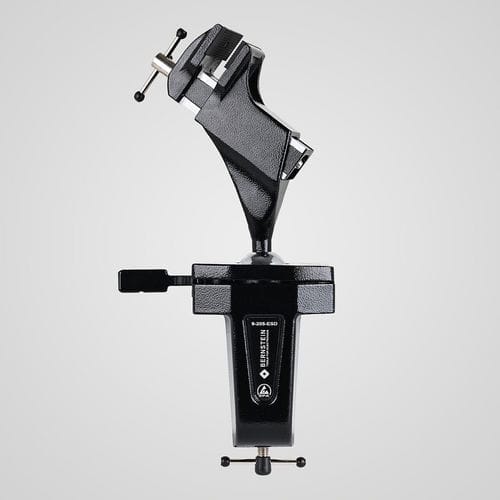

装置バイス 9-205-ESD

手動式交換パレットスクリュー

ESD ボールジョイントバイス SPANNFIX は、作業台への確実なクランプと静電気防護領域（ESD）での使用を目的とした、散逸性の回転式ボール＆ソケットバイスです。無段階ロックとクイックリリースにより、作業物の人間工学的な位置決めが可能です。

特長

• 精密ボールジョイント 360° 回転、無段階ロックのクイックリリース
• 作業台へのクランプ用（テーブル厚さ 最大 80 mm）
• グリップ付き 50 mm ESD プラスチック顎（小型標準顎）
• 締付幅 70 mm、締付深さ 38 mm、締付圧 1470 N
• 傾斜角 ±45°
• 予備部品：顎、品番 9-900-E50-ESD（ペア）
• 黒色 ESD 粉体塗装のダイカストアルミ、散逸性 10^7〜10^8 Ω
• 外形寸法 約 310 x 170 x 75 mm
• 質量 約 1450 g

用途
レバーに軽く力を加えるだけで、挟まれたワークを無段階に任意の作業位置へ合わせられます。作業高さを個別に調整することで、立作業（穴あけ、鋸断、研削、フライス加工、切断など）時の人間工学に適した姿勢が得られます。交換可能な顎（小型用50 mmプラスチック顎、大型用100 mmスチール顎）を用意しています。感度の高いワーク向けの保護顎はフェルト、革、コルク、ゴム被覆で提供されます。プリズム付き顎（アルミ製）はパイプのクランプに適しています。顎幅は50〜150 mmで提供されます。ねじ止め式のバイス取付けは、4個の9 mm貫通穴を介して作業台、テーブル、ベースプレートに取り付け可能です。

技術的説明
最大トルク：ボール Ø40 mm 約 24 Nm、ボール Ø60 mm 約 100 Nm。ESD 仕様は散逸性（10^7〜10^8 Ω）で、静電気防護領域（EPA）に適合します。フットセクションは 10 mm プッシュボタンで接地ポイントに接続可能です。ダイカストアルミ部品は粉体塗装、鋼部品はクロムめっきで錆びにくい仕上げです。ボールの動きは下部シートの調整ねじで（ゆるい〜非常に固いまで）調整できます。安全に関わる部品については、保持力は特定の用途や物理条件に依存し、試験結果と異なる場合があります。

技術仕様

• 品番：9-205-ESD
• 商用名称：SPANNFIX
• ブランド：Bernstein
• 締付幅：70 mm
• 締付深さ：38 mm
• 締付圧：1470 N
• 顎（小型標準）：50 mm ESD プラスチック顎（グリップ付）
• 予備顎（ペア）：品番 9-900-E50-ESD
• 傾斜：±45°
• 回転：360°（無段階ロック可能）
• クランプ取付け用テーブル厚：最大 80 mm
• 最大トルク：ボール Ø40 mm ≈ 24 Nm；ボール Ø60 mm ≈ 100 Nm
• ESD 散逸抵抗：10^7〜10^8 Ω（EPA 適合）
• 材料・仕上げ：黒色 ESD 粉体塗装のダイカストアルミ；クロムめっき鋼部品
• 接地：フットセクションは 10 mm プッシュボタンで接続可能
• 寸法（約）：310 x 170 x 75 mm
• 重量（約）：1450 g
