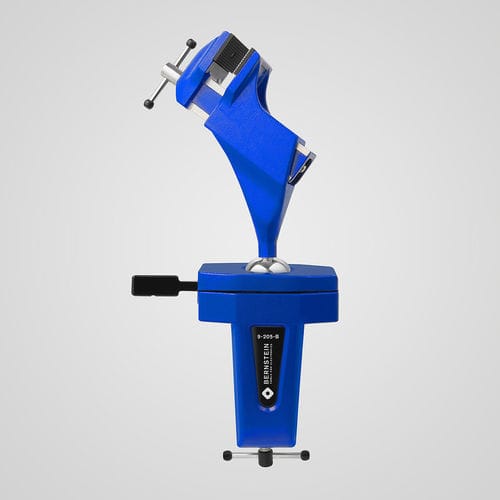

装置バイス 9-205-B

手動式交換パレットスクリュー

SPANNFIX ボールジョイントバイスは、360°回転可能な精密バイスヘッドで、柔軟なクランプと人間工学に基づく作業姿勢を実現するよう設計されています。無段階の固定機構を持ち、頑強なアルミ鋳造構造でドイツ製です。

特徴

• 精密ボールジョイント 360°回転、無段階で固定できるクイックリリース
• 品質製品 Made in Germany
• 作業台へクランプ取り付け用（天板厚最大 80 mm）
• グリップ付き 50 mm プラスチック口金
• クランプ幅 70 mm、奥行 38 mm、保持力 1470 N
• 傾斜角 +/- 45°
• アルミ鋳造、粉体塗装、青色（RAL 5005）
• 予備部品：口金、品番 9-900-E50（ペア）
• 外形寸法 約 310 x 170 x 75 mm
• 重量 1450 g

用途
レバーを軽く操作するだけで、締め付けた被削材を任意の実用的な作業位置に無段階で合わせることができ、立ったままでの作業（穴あけ、切断、研削、フライス加工、切断など）での人間工学的な作業を可能にします。交換可能な口金：小型バイスは50 mmプラスチック口金、大型バイスは100 mm鋼製口金を使用します。被削材保護用の保護口金はフェルト、革、コルク、ゴム製があります。アルミ製プリズム口金はパイプ締めに適しており、口金幅は50～150 mmで提供されます。ねじ止め式クランプの固定は、4つのφ9 mm 貫通穴を介して作業台、テーブル、ベースプレートに取り付けることができます。

技術的説明
最大トルク：ボール Ø 40 mm 約 24 Nm；ボール Ø 60 mm 約 100 Nm。アルミ鋳物部品は粉体塗装、鋼製部品はクロームメッキで防錆処理されています。ボールの下部座面にある調整ねじにより、ボールの動きを緩い状態から非常に堅い状態まで調整できます。注意：保持力は特定の用途や物理条件により変動する場合があります。

一般情報
BERNSTEIN のボールジョイントバイスは、360°回転かつ +/-45° 傾斜可能な無段階調整の関節ヘッドを備えています。バイスの上部は任意の方向に傾けられ、テーブル前方や上方での作業を可能にします。レバー操作でテーパ受けの中でヘッドを緩め、位置合わせして再び固定します。

技術仕様

• 品番：9-205-B
• 商品名：SPANNFIX
• 最大トルク：ボール Ø 40 mm 約 24 Nm；ボール Ø 60 mm 約 100 Nm
• 材料：アルミ鋳造（粉体塗装、青 RAL 5005）；鋼製部品はクロームメッキ、防錆処理
• 調整ねじ：ボール下部座面で動きを緩い～非常に堅いまで調整可能
• 交換口金：小 50 mm プラスチック；大 100 mm 鋼；保護口金（フェルト、革、コルク、ゴム）；アルミプリズム口金（パイプ用）；口金幅 50–150 mm
• 固定方法：ねじ止めクランプ；φ9 mm 貫通穴×4 により取付可能
