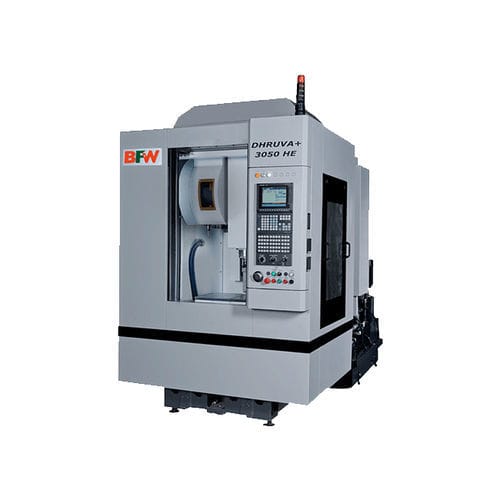

3軸マシニングセンタ DHRUVA HE series縦型製粉ドリル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 関連機能
- 製粉, ドリル
- その他の特徴
- 高速, 精密, 剛性, 高速
- X軸移動距離
500 mm, 700 mm
(19.69 in, 27.56 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
350 mm, 450 mm
(13.78 in, 17.72 in)- 回転速度
最少: 80 rpm
(503 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)- 出力
最少: 7 kW
(9.52 hp)最大: 18.5 kW
(25.15 hp)- X軸の移動速度
60 m/min
- Y軸の移動速度
60 m/min
- Z軸の移動速度
48 m/min
- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
3 kg, 6 kg
(6.6 lb, 13.2 lb)- 総重量
2,500 kg, 2,600 kg, 2,700 kg, 2,800 kg
(5,511.56 lb, 5,732.02 lb, 5,952.48 lb, 6,172.94 lb)- 全長
1,650 mm, 2,050 mm
(65 in, 80.7 in)- 全幅
2,950 mm
(116.1 in)
詳細
「Dhruva HEは、精密さと品質、生産性、性能と信頼性、そして柔軟性の適切な組み合わせを提供し、お客様のご要望に完璧にお応えします。Dhruvaの機械は、多様なお客様の要求に柔軟に対応します。"
ブランドストーリー
Dhruva HEは、精度、生産性、信頼性、柔軟性、コンパクト性の適切な組み合わせを提供し、お客様のご要望に完璧にお応えします。
標準機能
全軸LMガイドウェイ
全軸ボールねじ
集中オイル潤滑システム
全軸アブソリュートエンコーダフィードバック
スピンドルテーパークリーニング用エアブラスト
垂直軸用電子カウンターバランス
ディスクスプリングとレバーによるツールクランプ
クーラントタンク
アブソリュートエンコーダによるフィードバック
主軸テーパーエアブロー
リジッドタッピング
フルマシンガード
レベリングパッド
メンテナンスツールキット
スピンドル回転数8000rpm
3段ランプ
クーラントガン
X、Y軸用テレスコピックカバー、Z軸用シングルシートカバー
ファナック 0iMF+
ユニークな機能
ドリル加工とフライス加工が容易
高速位置決め
高速スピンドルオリエンテーション
固定サイクルの高速化
様々なテーブルオプション固定テーブル、ロータリーテーブル、傾斜ロータリーテーブル
オプション機能
デイライトエリアの拡大
第4軸、第5軸の装備
チップコンベアとドラムろ過
高圧クーラント（16bar/40bar）と適切なフィルター
オイルスキマー
自動フロントドア
工具折損センサー
ロボットローディング用インターフェイス
電圧安定装置
エアガン
電気キャビネット用AC
衝突検知センサー
iToolCaptain、BFWの高精度ツールモニタリングシステム
最高24,000rpmのスピンドル速度
---
