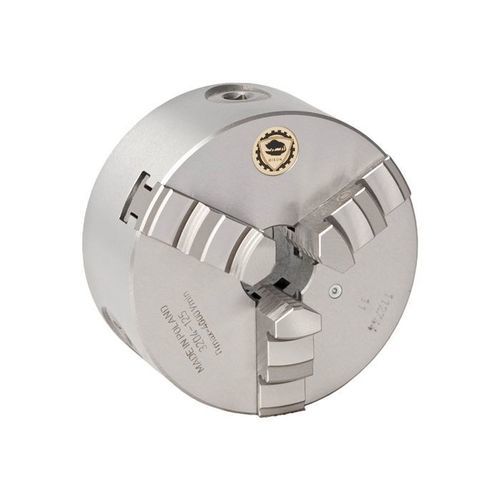

DINワークピースクランプチャック 3204-200

ターニング用途用標準セルフセンタリング

概要
旋盤取り付け用の3爪自動芯出しスクロールチャック。鋳鉄製ボディ、DIN 6350準拠の裏面平面取付、呼び寸法200 mm。硬化したソリッド爪とスルーホールにより、一般的な旋盤加工に適したシンプルで信頼性のある把持を提供します。

主な特徴

• SKU: 353204590501
• 型番: 3204-200
• サイズ: 200 mm
• 爪数: 3
• 爪の種類: ソリッド爪; 硬化ソリッド爪
• 取り付け: 裏面平面取付 (DIN 6350)
• 本体材質: 鋳鉄
• 精度クラス: 標準
• スルーホール: 有り
• 把持力増強: 無し
• 大径スルーホール仕様: 無し
• 単位: メトリック

用途
汎用旋盤およびCNC旋盤での中〜大径ワークの旋削・加工に適します。標準精度とコスト効率の良い把持を求められる量産や機械加工の現場で一般的に使用されます。

製品添付資料

• カタログページ (741.23 kB)
• 技術データ (830.88 kB)
• 取扱説明書 (8.49 MB)

仕様

• SKU: 353204590501
• SKU USA: 7-810-2000
• プロモーション: 無し
• サイズ: 200 mm
• 製品型番: 3204-200
• 爪数: 3
• 爪の種類: ソリッド爪; 硬化ソリッド爪
• 取り付け: 裏面平面取付 (DIN 6350)
• 単位: メトリック
• 本体材質: 鋳鉄
• 精度クラス: 標準
• スルーホール: 有り
• 把持力増強: 無し
• 大径スルーホール仕様: 無し
