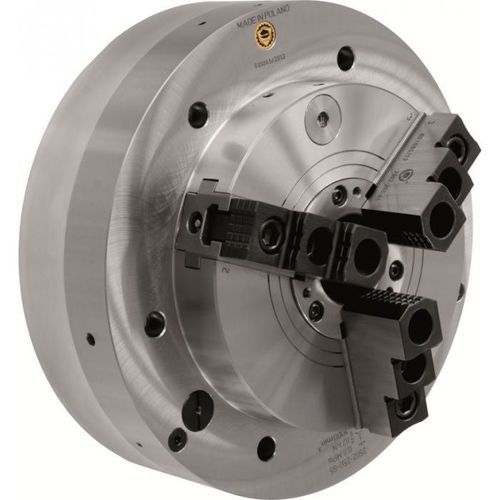

ターニング用途用ワークピースクランプチャック 2502-630-330

コンピュータ数値制御装置用CNC 旋盤用大径

概要
内外締め対応の空気シリンダーを内蔵したセルフコンテインド型3爪パワーチャック。通し穴設計によりバー供給や大径ワークの通過が可能。ボディ材質：鋼、サイズ：630。CNC旋盤や旋回盤での自動化用途に適しています。

主な特長

• 3爪設計
• 内側・外側の締め付けに対応する空気シリンダー内蔵
• 硬質2ピース爪
• 平面後部取り付け（プレーンバックマウント）
• メートル表示；サイズ630
• 通し穴：あり（大径通し穴対応）
• 本体材質：鋼

用途
CNC旋盤、旋回盤、バー供給装置での使用を想定。バーの供給、大径ワークの通過、および内外締めの迅速な切替えに対応します。

技術データ

• 型番 / 製品タイプ：2502-630-330
• サイズ：630（メートル法）
• 爪数：3
• 爪の種類：硬質2ピース爪
• 取り付け：平面後部取り付け
• 計測単位：メートル法
• 本体材質：鋼
• 通し穴：あり（大径通し穴対応）
• 大通し穴対応：はい
• 内蔵シリンダー：あり（空気式）
• SKU（内部）：352502071701
• SKU USA：7-785-2500R

発注および取付
発注前にスピンドルの接続形状と取り付け寸法を確認してください。内蔵シリンダーには圧縮空気供給と適切な配管が必要です。爪およびアダプタは別売の可能性があります。取付、保守、および締付トルクについてはメーカーの資料を参照してください。
