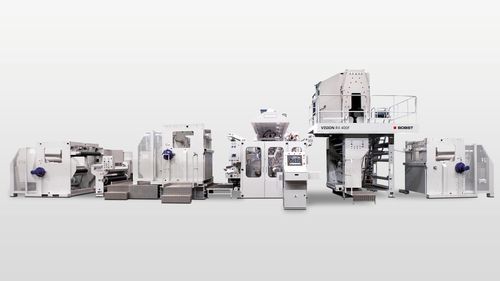

紙用ラミネート／コーティング装置 VISION RX 400F

プラスチック製フィルム用アルミニウム紙用ラミネーション付き

概要
VISION RX 400F は、さまざまなフレキシブル包装用途に対応する多層複合構造の製造向けにカスタム設計された押出コーティングおよびラミネートラインです。コンパクトな設計と操作部の良好なアクセスにより、素早い段替えと保守が可能です。タンデム構成の VISION RX 400FTD は、追加のインライン工程を組み合わせて一度の通過で複雑な複合構造を生産できます。

主な利点

• 工程精度
  • 幅広いフレキシブル基材に対応する精密なウェブテンション制御
  • 敏感な原料のやさしい処理・混合
  • 主要プロセスをカバーする社内技術
• モジュール性とアップグレード性
  • インラインでのプロセス組合せが可能（プライマーコーティング、ラッキング、フレキソ／グラビア印刷）
  • タンデム構成（VISION RX 400FTD）へのアップグレード対応
  • 部品の互換性を考慮したグラビアおよびラミネートラインとの共通装備
• 運用制御
  • 生産データへのリモートアクセスを可能にするコネクティビティ機能
  • 巻取交換の双方向制御、巻長・径の設定および同期スプライシング対応
  • 複雑なセットアップと制御を支援するユーザーフレンドリーな HMI

特長

• カスタマイズ可能なレイアウト：生産要件に応じた柔軟な機械構成が可能です。
• 押出コーティングおよびラミネートユニット
  • ウェブ全体で均一な温度を保持し、材料応力を抑える間接圧方式の三本ロールラミネーションシステム
  • 最適なウェブハンドリングのための固定ラミネーションポイント
  • チルロールや圧力ロール等の交換部品は、清掃・保守のために迅速に交換可能かつアクセス性を考慮した設計
• プライマーコーティングユニット
  • コーティング種別や速度に応じて標準または密閉チャンバー式ドクターブレードを選択可能
  • ドクターブレードの迅速交換
  • 発泡抑制のための技術的対策（特に水系プライマー使用時）
• 押出装置
  • 厚さ測定システムにより制御される手動または自動ダイ
  • ダイ台車の移動により広範囲なダイ位置調整と微細な押出パラメータ制御が可能
  • 床面積と配線を抑えるためのオンボード電気装置および熱調整キャビネット
  • 自動加熱/冷却制御を備えた熱調整ゾーン
  • 熱膨張を補償するスライディングキャリッジ搭載の高性能押出機；押出機サイズ、スクリーンチェンジャー、ダイの複数レイアウト対応
• 高効率インピングメント乾燥機：ウェブハンドリング最適化、ノズル・ロールの清掃機能、消費電力最適化のための循環ユニット、熱損失を抑える断熱フードを備えます。
• 巻取ハンドリングソリューション：要件に応じた自動昇降トロリーまたはホイストシステム。
• 軸付き／軸無しワインダー：フルオートのデュプレックスワインダーは双方向自動スプライスに対応し、フル生産速度での運転が可能；幅広い材料に対する精密テンション制御および電力回収最適化ソリューション。
• 利用可能なオプション：定量供給装置、樹脂吸引装置、厚さ制御システム、チラーその他周辺装置。

主な処理材料

• 紙
• フィルム
• アルミ箔
• ラミネート

用途カテゴリ

• 食品（生鮮、冷凍・冷蔵、乾燥・スナック）
• 家庭・オフィス（家庭用品・洗濯用品）
• 産業・輸送（産業機器）
• パーソナルケア（医療、医薬）

仕様 / 技術データ

• 間接圧方式の三本ロールラミネーションシステムと固定ラミネーションポイント
• 手動/自動ダイおよび厚さ測定制御を備えた押出キャリッジ
• オンボード電気および熱調整キャビネット（自動加/冷ゾーン付き）
• スライドキャリッジ搭載の高性能押出機（熱膨張補償）
• プライマー装置のオプション：標準または密閉チャンバー式ドクターブレード；防泡対策
• 循環および断熱フードを備えたインピングメント乾燥機による省エネ設計
• 軸付き/軸無しのフルオートデュプレックスワインダーと双方向スプライスの選択肢
• リモート生産データアクセスのためのコネクティビティと複雑なセットアップ管理用の統合 HMI
• 追加のインライン工程を実行可能なタンデム構成（VISION RX 400FTD）へのアップグレード対応
