CNC旋盤 CH514
縦型2軸A2-8

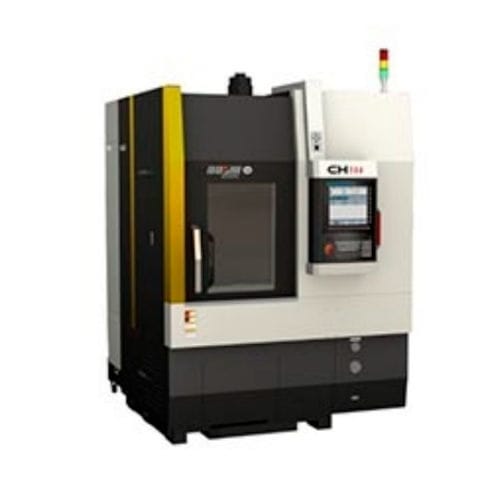

CNC旋盤 - CH514 - BOCHI Machine Tool Group Co., Ltd. - 縦型 / 2軸 / A2-8

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ

CNC

主軸の向き

縦型

軸の数

2軸

スピンドル

A2-8

ツールステーション数

12ツールステーション

応用

自動車用

複合機能

ミリング, 穿孔

直径

550 mm, 650 mm
(21.65 in, 25.59 in)

回転速度

最少: 30 rpm
(188.496 rad.min-1)

最大: 3,000 rpm
(18,849.556 rad.min-1)

X軸

440 mm
(17 in)

Z軸

550 mm
(22 in)

早送り速度X

12 m/min

早送り速度Z

16 m/min

定格出力

18.5 kW, 22 kW
(25.2 hp, 29.9 hp)

全長

2,400 mm
(94 in)

全幅

1,880 mm
(74 in)

全高

2,850 mm
(112 in)

重量

6,500 kg
(14,330 lb)

詳細

CH514は、リニアローリングガイドウェイを備えた立型ターニングセンタで、ワークのクランプに便利で、設置面積が小さい。FANUC 0i-TF(1)CNCシステム、フライス加工とドリル加工機能付きパワーツールホルダーを装備し、複雑な部品の加工のほとんどまたはすべてを一回のセットアップで完了することができ、特に複雑な中小型ディスクやカバー部品に適しています。自動車、軽工業、機械などの産業のニーズに適応することができる。

---
