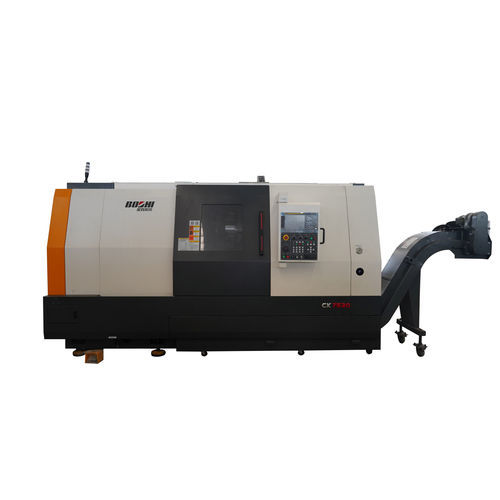

CNC旋盤 CK7530 series横型2軸A2-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- スピンドル
- A2-8
- ツールステーション数
- 12ツールステーション, 8ツール
- 性能
- 高精度, 強力, 高性能
- 直径
470 mm, 670 mm
(18.5 in, 26.38 in)- 回転速度
最大: 2,500 rpm
(15,707.963 rad.min-1)最少: 25 rpm
(157.08 rad.min-1)- パーツの長さ
800 mm, 1,500 mm, 2,000 mm
(31 in, 59 in, 79 in)- 最大切削径
600 mm
(24 in)- 貫通穴のサイズ
90 mm
(4 in)- X軸
325 mm
(13 in)- Z軸
880 mm, 1,550 mm, 2,050 mm
(35 in, 61 in, 81 in)- 早送り速度X
12 m/min
- 早送り速度Z
16 m/min
- 定格出力
22 kW, 26 kW, 30 kW
(29.9 hp, 35.4 hp, 40.8 hp)- 全長
3,820 mm, 3,900 mm, 4,822 mm, 5,320 mm, 6,770 mm
(150 in, 154 in, 190 in, 209 in, 267 in)- 全幅
2,100 mm, 2,130 mm, 2,160 mm
(83 in, 84 in, 85 in)- 全高
2,152 mm, 2,180 mm, 2,300 mm
(85 in, 86 in, 91 in)- 重量
8,330 kg, 8,600 kg, 9,730 kg, 12,000 kg, 17,000 kg
(18,365 lb, 18,960 lb, 21,451 lb, 26,455 lb, 37,479 lb)
詳細
CK7530シリーズCNC旋盤は強度、動剛性、静剛性、主要部品の機械構造、保護冷却及び安全設計が先進的である。このシリーズの工作機械は、高強度鋳鉄鋳物、旋盤ベッドベース一体構造、傾斜ガイドレール、高精度穴型主軸構造、耐振動の設計とそのタイプのACスピンドルモータ、メインシャフトベアリングと送りねじとベアリングなどの主要コンポーネントは、世界的に有名なブランド製品を採用し、マルチロケーションタレットヘッドを装備し、連続インデキシング、近くの工具交換、高精度、高速インデキシングの転送することができます。工作機械は日本FANUC 0I-TF（1）、ドイツシーメンスなどのCNCシステムだけでなく、国内外の他の有名なブランドが装備されています。工作機械の油圧部品、潤滑ユニット、チャックはすべて国内外の高品質製品である。
機械は斬新な外観設計、パネルの簡単な操作、完全密閉保護、特に3つの漏れを防ぐ明らかな効果がある。高出力、高精度、高性能という特徴も相まって、このシリーズの工作機械は間違いなく同種の製品の中で最も強力な製品である。
---
