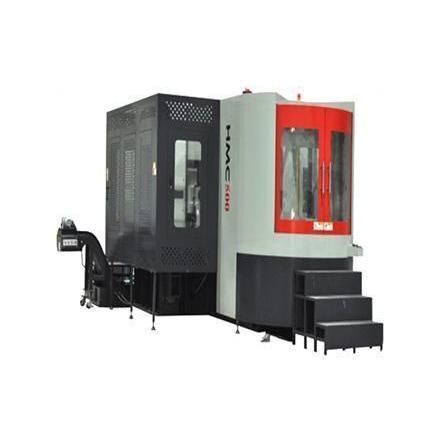

3軸マシニングセンタ HMC 500横型ダブルコラムBT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- タイプ
- ダブルコラム
- スピンドル
- BT 50
- ツールステーション数
- 40ツール
- 応用
- 激しい使用に耐える
- その他の特徴
- 高剛性
- X軸移動距離
850 mm
(33.46 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
7,000 rpm
(43,982 rad.min-1)- 出力
15 kW, 17.5 kW, 18.5 kW
(20.39 hp, 23.79 hp, 25.15 hp)- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
500 kg
(1,102 lb)- 最大ツール重量
25 kg
(55.1 lb)- 位置決め精度
0.01 mm
(0.00039 in)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
20,000 kg
(44,092.45 lb)- 全長
5,150 mm
(202.8 in)- 全幅
3,845 mm
(151.4 in)- 全高
2,975 mm
(117.1 in)
詳細
製品概要
HMC 500 は陽性T型構造、インテグラルベース、大スパンの二重壁コラムを持つ水平マシニングセンタです。X/Y/Z軸は重負荷ローラーガイドを採用し、スピンドルは強制冷却で機械の精度と安定性を確保します。
用途
技術仕様
精度・再現性
追加情報
HMC 500 は陽性T型構造、インテグラルベース、大スパンの二重壁コラムを持つ水平マシニングセンタです。X/Y/Z軸は重負荷ローラーガイドを採用し、スピンドルは強制冷却で機械の精度と安定性を確保します。
用途
- ボックス、プレート、シェル、機械ベースなどの部品の多面バッチ加工
- 各種金型の仕上げ・準仕上げ加工
- パレット自動交換による高生産性加工
技術仕様
- 型式: HMC500
- 移動量 (X / Y / Z): 850 / 700 / 800 mm
- スピンドル端面からワークテーブル中心まで: 70–870 mm、スピンドル中心からトレイ上面まで: 75–775 mm
- ワークテーブル寸法: 500 × 500 mm；インデックス: 360° × 1°；取付: 24‑M16；載荷質量: 500 kg
- 最大ワーク寸法（回転径/高さ）: Ø750 mm、H850 mm
- パレット方式: 回転式ダブルパレット自動交換；パレット数: 2；交換時間: 12 s
- スピンドル: BT50；回転数 7000 rpm；出力 15/18.5 kW (FANUC) または 17.5 kW (Siemens)；トルク 95.5/118 Nm (FANUC) または 96 Nm (Siemens)；強制冷却
- 工具系: 40本ツールマガジン；マニピュレータ交換；双方向選択；工具最大質量 25 kg；最大工具径 125/250 mm；最大工具長 350 mm；シャンク BT50；工具交換時間 (T-T)/(C-C): 3.5/7.5 s
- 早送り・送り: ローラーリニアガイド；X/Y/Z 軸送りモータ 7/7/7 kW (FANUC) または 7.1/7.1/7.1 kW (Siemens)；早送り 36 m/min；切削送り最大 12,000 mm/min；ボールねじ径 X/Y/Z: 50/45/50 mm；スクリュー軸受の強制冷却
- 機械寸法（チップコンベヤ、チップ台、油圧ユニット除く）: 5150 × 3845 × 2975 mm；質量: 20,000 kg；電源: 50 kW；切削液タンク: 500 L；エア源: 0.6–0.8 MPa
精度・再現性
- 位置決め精度: 0.010 mm；スケール使用時: 0.008 mm
- 繰返し位置決め精度: 0.008 mm；スケール使用時: 0.005 mm
- ワークテーブルのインデックス/位置決め精度: 12"；繰返しインデックス精度: 7"
追加情報
- 自動パレット交換による量産加工や金型仕上げに適合
- オプション: 位置決め精度向上のための三軸リニアスケール（ガラススケール）
- 構成オプション: FANUC または Siemens 制御
