BLDCギアモーター 7032

ブラシレスDC平行軸50 W...100 W

製品

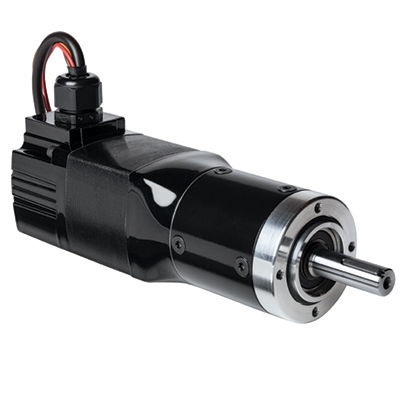

モデル7032 — メトリック22B4-60Pシリーズ、24V インライン平行軸プラネタリ ギアモーター（ブラシレスDC、BLDC）。

CAD図面

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

配線図

• 07410825 (PDF)

安全データシート

• Super Lube Safety Data Sheet (PDF)

注目資料

• Bodine 22B4-60P planetary gearmotor 製品パンフレット (PDF)

オプションアクセサリ

• エンコーダーシャフトキット（型式 0964）
• タイプ60Pギアモーター用フランジキット（メトリック）（型式 0961）

標準仕様

• 120°の整流角に対応した24VブラシレスDCコントロールセットが必要
• 同等サイズの従来型ヘリカル/スパー並列軸ギアボックスの最大2倍のトルク
• 通気なしのギアハウジングで任意の姿勢で取り付け可能
• 高性能潤滑剤で永久潤滑される
• 長寿命と最大性能のための硬化鋼ギア
• 標準のバックラッシュ < 60 アークミニッツ

仕様 / 技術データ

• 回転数 (1/min): 313
• 定格トルク (Nm): 2.7
• 定格電圧: 24V
• 電流 (24V モデル): 5.6 A
• 最大トルク (Nm): 12
• 出力 (Watts): 93
• ギア比: 8:1
• ラジアル荷重 (N): 249
• 長さ XH (inch): 7.0
• 重量 (lbs): 5.1
• 製品型式: 22B4FEBL-60P1
• アクセサリーシャフト: NO
• 出力（HP）: 0.125 (1/8)
