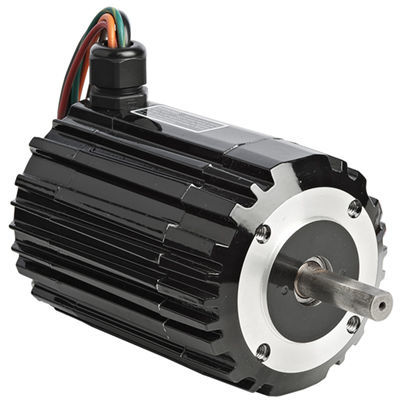

ブラシレスモーター 3317電子整流DCBLDC
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- DC, ブラシレス, BLDC, 電子整流
- 電圧
- 130V
- 構造
- 永久磁石, コンパクト
- IPコード
- IP44
- 応用
- 産業用
- その他の特徴
- 低騒音, 高速, 低慣性, ブラシレスDCモータ
- 出力
0.25 kW
(0.34 hp)- トルク
0.233 Nm
(0.171852 ft.lb)- 回転速度
10,000 rpm
(62,831.8531 rad.min-1)
詳細
製品
Model 3317 — 34Bシリーズ、産業用途向けBLDCモーター、コンパクトフレーム、電子コミュテーション仕様。
主な仕様
CAD図面および配線図
オプションアクセサリ
標準仕様
技術仕様
Model 3317 — 34Bシリーズ、産業用途向けBLDCモーター、コンパクトフレーム、電子コミュテーション仕様。
主な仕様
- 回転数: 10,000 rpm
- 定格トルク: 33 oz-in (約0.233 N·m)
- 定格電圧: 130 V
- モーター出力: 1/3 HP (約0.25 kW)
- トルク定数: 14.5 oz-in/A
- 電圧定数: 10.7 V/krpm
- 巻線抵抗: 1.7 Ω
- 巻線インダクタンス: 4.6 mH
- ロータ慣性: 0.0154 oz-in·s
- ラジアル荷重容量: 42 lbs (約19.05 kgf)
- 全長 (XH): 4.56 in (約115.8 mm)
- 重量: 7 lbs (約3.18 kg)
- 製品タイプ: 34B4BEBL
- アクセサリー軸: 無
- 接続図リファレンス: 07410268
CAD図面および配線図
- 型式3317のCAD図面はPDF、DWG、STEP形式で提供
- 配線図あり（リファレンス 07410268）
オプションアクセサリ
- 34Bおよび34Rモーター用Lブラケットキット（型式 0979）
- 封入型BLDCコントロール用6フィートケーブルキット（型式 3982）
標準仕様
- 全閉形、非換気（IP-44）
- プラグインコネクタで電気接続を容易に
- 電子コミュテーションにより静音動作およびEMI低減を実現し、ブラシのメンテナンスを不要に
- 精度の高いコミュテーションのための成形Hallセンサアセンブリ
- 露出したラミネーションを持つ巻線ステータは効果的な放熱を提供し、フレームサイズ当たり最大の出力を実現
- ロータ上の希土類磁石により高トルクと低ロータ慣性を実現
技術仕様
- 回転数 (rpm): 10,000
- 定格トルク (oz-in): 33 (約0.233 N·m)
- 定格電圧: 130 V
- モーター出力: 1/3 HP (約0.25 kW)
- トルク定数 (oz-in/A): 14.5
- 電圧定数 (V/krpm): 10.7
- 巻線抵抗 (Ω): 1.7
- 巻線インダクタンス (mH): 4.6
- ロータ慣性 (oz-in·s): 0.0154
- ラジアル荷重 (lbs): 42 (約19.05 kgf)
- 長さ XH (in): 4.56 (約115.8 mm)
- 重量 (lbs): 7 (約3.18 kg)
- 製品タイプ: 34B4BEBL
- アクセサリー軸: NO
- 接続図: 07410268
