DCギアモーター

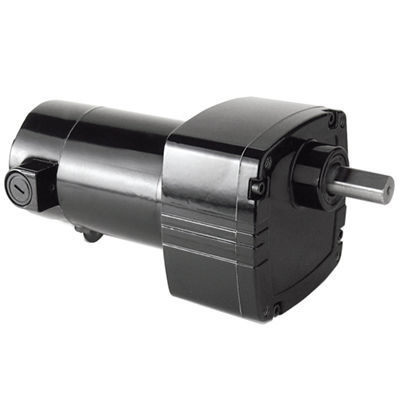

Model 1395
スパー
ヘリカル
平行軸
お気に入りに追加する
商品比較に追加する
BODINE ELECTRIC COMPANYのサイトについての詳しい情報
特徴
モーター
DC
タイプ
スパー, ヘリカル
軸方向
平行軸
出力
10 W...50 W
電圧
180 V
トルク
1 - 5 Nm, 5 - 10 Nm
性能
静音
その他の特徴
コンパクト
縮小率
60 unit
回転速度
29 rpm
(182.2124 rad.min-1)
詳細
製品
並列軸直流ギヤードモーター Model 1395(メトリック24A‑Dシリーズ)。コンパクトな取り付け、高い始動トルク、制御可能な回転速度特性を必要とする産業用途向けです。
標準機能
メトリック取り付けネジおよびメトリック駆動シャフト寸法。
24Aモーターは高い始動トルク、可変速度、およびさまざまな動作条件での予測可能な性能を提供します。
通気のないギヤハウジング。
モーターおよび出力軸に産業用リップシールを装備。
出力軸にニードルベアリングを配置し、ラジアル荷重容量と寿命を向上。
長寿命のための油による永久潤滑ギア。
入力段に強化熱可塑性ヘリカルギアを採用し低騒音化、後段には高出力トルク用の硬化鋼スパーギアを採用。
最大強度と最小騒音を実現するためにモーター軸上に正確に切削されたヘリカルピニオン。
180Vモデルの性能評価は、未整流のSCR速度制御器(形状係数 = 1.6)での使用に基づいています。
ダウンロード / 図面形式
INFM0015-B: PDF / DWG / STEP(Model 1395 のCAD図面)
配線図: 07410097(配線図あり)
安全データシート: Texaco Rando 材料安全データシート(SDS)
オプション付属品
メトリックタイプ 30R、33A、30R-D、24A-D、24A-Z用Lブラケットキット(モデル1968)
24Aモーター用IP‑44キット(モデル0976)
在庫状況
注文数量:1–25。
技術仕様
回転数 (rpm): 29
定格トルク (Nm): 4.1
定格トルク (lb-in): 40
ピークトルク (Nm): 6.2
ピークトルク (lb-in): 55
出力 (W): 23
出力 (HP): 1/32
電圧 (V): 180
電流 (A): 0.18
ギア比: 60
ラジアル荷重 (N): 285
ラジアル荷重 (lbs): 65
全長 XH (mm): 171
全長 XH (inch): 6.72
質量 (kg): 2.0
質量 (lbs): 4.5
接続図: 07410097
製品タイプ: 24A4BEPM-D3
HPDecimal: 0.0312
