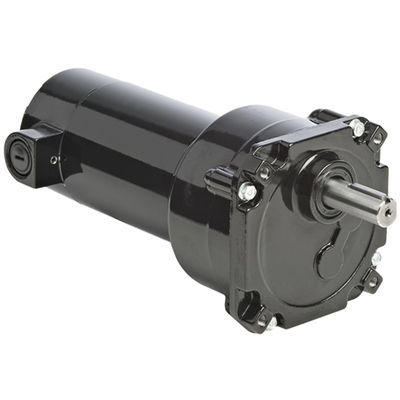

DCギアモーター Model 1163

ブラシ付きスパーヘリカル

製品概要
メトリック24A‑Zシリーズ並列軸直流ギアモーター、モデル1163。24Aモーターは高い始動トルク、速度調整機能、およびさまざまな動作条件での安定した性能を提供します。ギアハウジングは通気されておらず、ギアは長寿命のために永久潤滑されています。

仕様

• 回転数 (rpm): 9.6
• 定格トルク (Nm): 11.3
• 定格トルク (lb-in): 100
• 最大トルク (Nm): 13
• 最大トルク (lb-in): 115
• 出力 (W): 23
• 出力 (HP): 1/32
• 電圧: 180 V DC
• 電流: 0.18 A
• 減速比: 180
• ラジアル荷重 (N): 555
• ラジアル荷重 (lbs): 125
• 長さ XH (mm): 199
• 長さ XH (inch): 7.82
• 重量 (kg): 2.3
• 重量 (lbs): 5
• 接続図: 07410097
• 製品タイプ: 24A4BEPM-Z4
• HPDecimal: 0.0312

標準仕様

• メトリックの取り付けねじとメトリックの駆動軸寸法。
• 24Aモーターは高い始動トルク、調整可能な速度、予測可能な性能を提供します。
• 内部部品を保護するための通気なしギアハウジング。
• モーター軸および出力軸の産業用リップシール。
• ラジアル荷重能力と耐久性を高める出力軸のニードルベアリング。
• 長寿命のためのオイルによる永久潤滑ギア。
• 入力段に騒音低減のための強化熱可塑性ヘリカルギア、後続段には高出力トルクと長寿命のための硬化鋼製スパーギアを採用。
• 最大の強度と最小の騒音のためにモーター軸に正確に切削されたヘリカルピニオン。
• 騒音試験済みのボールベアリングを永久潤滑。
• エンドプレイを最小化するロックベアリング。
• 180Vモデルの性能は、フィルタ無しSCR速度制御器（形状係数 = 1.6）使用時に基づきます。

利用可能な図面と書類

• CAD図面：モデル1163用のPDF、DWG、STEPが利用可能。
• 配線図：wiring-diagram-07410097（参照）。
• 安全データシート：Texaco Rando 材料安全データシート（参照）。

オプションアクセサリ

• メトリック型30R、33A、30R-D、24A-D、24A-Z用Lブラケットキット（モデル1968）。
• 30Rおよび33Aモーター、30R-D、22B-D、22B-Z、24A-D、24A-Z、および33A-Zギアモーター用Lブラケットキット（モデル5968）。
• 24Aモーター用IP-44キット（モデル0976）。

対応コントロールおよび部品

• 対応するフィルタ無しSCR DC速度制御器（例：ページ0865、0866に掲載）。
• 24Aシリーズ用の交換部品およびブラシ（文書に参照されている部品番号の例）。

技術仕様

• 回転数：9.6 rpm
• 定格トルク：11.3 Nm (100 lb-in)
• 最大トルク：13 Nm (115 lb-in)
• 出力：23 W (1/32 HP, HPDecimal 0.0312)
• 電圧：180 V DC
• 電流：0.18 A
• 減速比：180
• ラジアル荷重：555 N (125 lbs)
• 長さ XH：199 mm (7.82 in)
• 重量：2.3 kg (5 lbs)
• 接続図参照：07410097
• 製品タイプ：24A4BEPM-Z4
