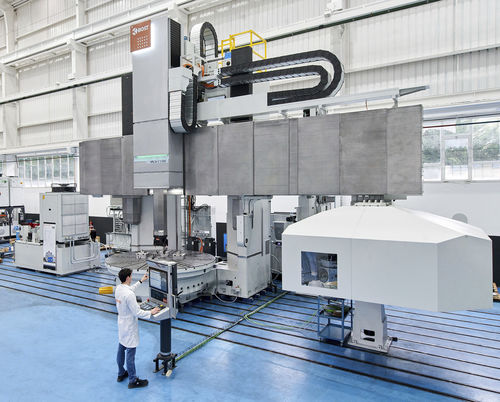

CNC旋盤 VTL C縦型2軸大型部品用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- 軸の数
- 2軸
- 応用
- 激しい使用に耐える, 大型部品用, 大きなワークピース, 重ターニング
- 性能
- 高精度, 高剛性, 大容量
- その他の特徴
- 大型サイズ, Y軸付, 多機能
- 複合機能
- ミリング, 正面削り
- オプションとアクセサリー
- 自動搬入・搬出, ガントリーロボット付き, 内蔵型パレット交換装置付き
- 直径
最大: 10,000 mm
(393.7 in)最少: 1,000 mm
(39.37 in)- 回転速度
最大: 400 rpm
(2,513.274 rad.min-1)最少: 40 rpm
(251.327 rad.min-1)- パーツ径
最大: 8,500 mm
(335 in)最少: 1,600 mm
(63 in)- パーツの長さ
最大: 6,000 mm
(236 in)最少: 1,600 mm
(63 in)- Z軸
最大: 3,000 mm
(118 in)最少: 1,200 mm
(47 in)- 早送り速度X
15 m/min, 20 m/min
- 早送り速度Z
15 m/min, 20 m/min
- 定格出力
30 kW, 37 kW, 82 kW, 131 kW
(40.8 hp, 50.3 hp, 111.5 hp, 178.1 hp)- 最大トルク
12,000 Nm, 100,000 Nm
(8,851 ft.lb, 73,756 ft.lb)- 重量
最大: 310,000 kg
(683,433 lb)最少: 38,000 kg
(83,776 lb)
詳細
概要
VTL C は BOST の垂直旋盤シリーズで、大径部品の重切削および高精度旋削に対応するために複数のサイズと構成で提供されています。垂直フライス（RAM）機能を統合したモデルもあります。
利用可能なモデル / 例（ギャラリー）
主な構成可能なオプションと装備
技術仕様
オプションとカスタマイズ
VTL C は BOST の垂直旋盤シリーズで、大径部品の重切削および高精度旋削に対応するために複数のサイズと構成で提供されています。垂直フライス（RAM）機能を統合したモデルもあります。
利用可能なモデル / 例（ギャラリー）
- VTL 33 C
- VTL 55 C
- VTL 63 C
- VTL 36 C / VTL 25 C（ギャラリーに表示された例）
主な構成可能なオプションと装備
- テーブル径 / 最大荷重 / テーブル回転数 / 旋削出力：複数の組合せを選択可能（例：1,250 mm / 12,000 kg / 440 min-1 / 74 kW；2,000 mm / 25,000 kg / 275 min-1 / 74 kW；最大 6,000 mm / 150,000 kg / 75–95 min-1 / 最大 128 kW 等）。
- 最大旋削径のオプション：1,600 mm〜8,500 mm（複数ステップ）。
- 旋削高さのオプション：1,600 mm〜6,000 mm（選択可能）。
- Y軸 / テーブル縦方向移動：オプションとして設定可（有 / 無）。
- RAM（垂直フライス / Z軸）ストローク：1,200；1,500；2,000；2,500；3,000 mm（機種依存）。
- RAM断面 / 最低ボアサイズの例：310 x 310 mm、360 x 360 mm、410 x 410 mm（対応する最低ボア寸法あり）。
- フライス出力（kW）オプション：30、37、52、55、60、63（機種により異なる）。
- フライス最大回転数（min-1）：2,500；3,000；4,000；4,500；5,000 等。
- X / Z 作業送りおよび早送り：機種ごとに作業送り・早送りの値（m/min または mm/min）を提供。
- 総機械質量：機種・構成により幅広い（例：約38,000 kg〜>300,000 kg）。
- パレット交換システム、自動工具交換機やその他の自動化付帯装置が選択可能。
技術仕様
- 製品ファミリー：VTL C（垂直旋盤シリーズ） - BOST。
- テーブル径（例）：1,250 mm〜6,000+ mm（構成に依存）。
- テーブル最大荷重：約6,000 kg〜250,000+ kg（径・機種に依存）。
- 最大旋削径：約1,600 mm〜8,500 mm（複数ステップ選択可）。
- 旋削高さ（例）：1,600 mm〜6,000 mm（選択可）。
- 旋削出力 / テーブル出力：複数のギアボックス／駆動オプション（大径構成で最大 178 kW 等）。
- フライス出力（RAM）：選択可能（一般的に 30–63 kW）。
- フライス主軸最大回転数：選択した主軸により最大 5,000 min-1。
- RAM（Z）ストローク：1,200；1,500；2,000；2,500；3,000 mm。
- RAM断面例：310x310 mm / 360x360 mm / 410x410 mm（関連する最小ボアサイズを示す）。
- 早送り（直線軸）：機種ごとの範囲と例（構成により数万 mm/min まで）。
- 高精度構成向けの重荷重油静圧ガイド等、各種ガイド方式が利用可能。
オプションとカスタマイズ
- 自動工具交換機、パレット交換システムおよび工具搬送用ロボット。
- 傾斜・延長ヘッド、Y軸シミュレーション用特殊ヘッド、垂直研削ヘッド等。
- パレット搬送や自動化された搭載／取り外し向けの統合パッケージ。
- 特定の用途や生産要件に対応するカスタム仕様は別途対応可能。
