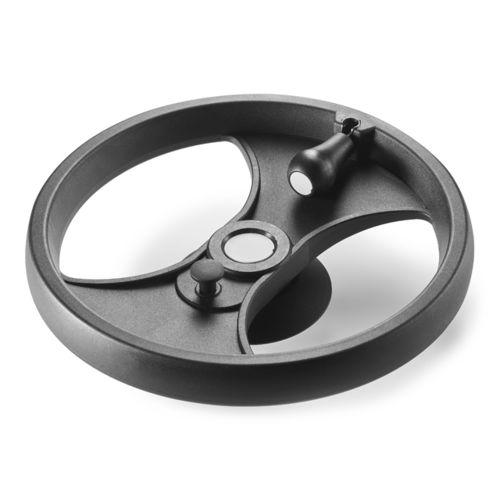

制御操作ハンドル D601

スポーク型スイング把手プラスチック製

素材 強化・安定化ポリアミド。耐油・耐グリース。 表面 サテン 色： 黒（RAL 9011）。 中央キャップ： グレーのポリアミド製キャップ（RAL 7035コード13）。 キャップの代替色： オレンジ（RAL 2004コード02）。 ブルー（RAL 5015コード07）。 イエロー（RAL 1021コード10）。 赤（RAL 3000コード16）。 緑（RAL 6024 cod.） 黒（RAL 9011コード01）。 ロックピストン・キット： (1) PA6+GF 穴カバーリング。黒（RAL 9011）。プッシュフィットアッセンブリー。取り外し可能。 (2) PA6+GF ピストンホルダー。黒（RAL 9011）。ドライバーヘッド3.5x30の亜鉛メッキ鋼製セルフタッピンねじ2本付き。 (3) PA6+GF ギアスティック d. 26、M4 真鍮メネジインサートおよび位置決めブラケット付き。黒（RAL 9011）。 (5) PA6+GF ギアスティックサポート、ポジショナー付き。黒（RAL 9011）。 (6) スチール製リターンスプリング（亜鉛メッキ）。 (7) 亜鉛メッキスチールワッシャー (8) 亜鉛メッキスチール製ロッキングピストン。六角レンチ5番用シート。ピストンストローク 10 mm。ハンドホイールからの有用な突出 8 mm。 インサート： 亜鉛メッキのスチール製インサート、公差H10。 (4) ハンドル固定用黒酸化処理六角穴付ボタンネジISO 7838。 サイドハンドル 六角形接続のフラットな折りたたみ式回転ハンドル。強化ポリアミド製（形状はM202と同じ）。内部機構はブラックオキサイド処理。黒酸化処理六角穴付きボタンネジISO 7838で固定。グレーのポリアミド製プッシュフィットキャップ（RAL7035コード13）。 固定： 固定方式、キー溝または角穴の加工については、カタログ添付のテクニカルノートをご参照ください。
