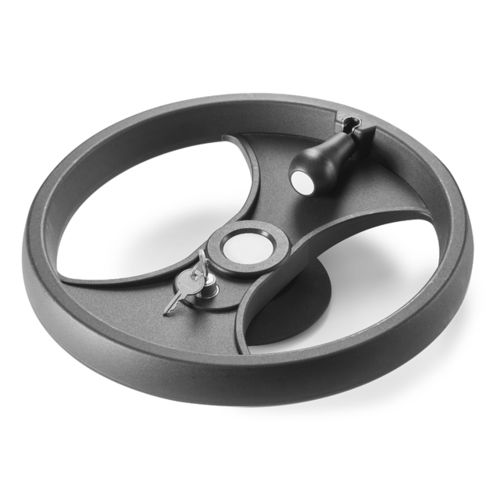

制御操作ハンドル D603

スポーク型スイング把手プラスチック製

素材 強化・安定化ポリアミド。耐油・耐グリース。 表面： サテン 色： ブラック（RAL 9011）。 中央キャップ： グレー・ポリアミド（RAL 7035コード13）。 キャップ代替色： オレンジ（RAL 2004コード02） ブルー（RAL 5015コード07） イエロー（RAL 1021コード10） 赤（RAL 3000コード16） グリーン（RAL 6024 cod.） 黒（RAL 9011コード01） クランピング・ロック・キット (1) PA6+GF 穴カバーリング。黒（RAL 9011）。プッシュフィット式。取り外し可能。 (2) PA6+GF ピストンホルダー。黒（RAL 9011）。ドライバーヘッド3.5x30、セルフタッピン、亜鉛メッキ鋼製ネジ2本付き。 (3) ニッケルメッキ・ロック。番号キー2個付き。キーはどちらの位置からでも取り外せる。ハンドホイールを閉めるには、キーを押しながら90°回転させます。ロックストローク10mm。ハンドホイールからのピンの有効な突出 8 mm。キーはハンドホイールのリムに固定されて付属。 インサート： 亜鉛メッキのスチール製インサートは滑らかなスルーボアで、公差はH10。 (4) ハンドル固定用黒酸化処理六角穴付きボタンネジISO 7838。 サイドハンドル 六角形接続のフラットな折りたたみ式回転ハンドル。強化ポリアミド製（形状はM202と同じ）。内部機構はブラックオキサイド処理。黒酸化処理六角穴付きボタンネジISO 7838で固定。グレーのポリアミド製プッシュフィットキャップ（RAL7035コード13）。 固定： 固定方式、キー溝または角穴の加工については、カタログ添付のテクニカルノートをご参照ください。
