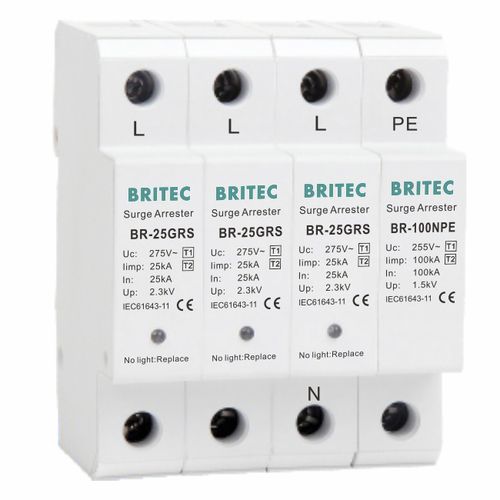

タイプ1サージ保護ユニット BR-25GRS 3+1 series

タイプ2クラス Iクラス II

コンポジットタイプ：3P+NPE。 温度範囲：-40℃-80 取り付け：標準レール35mm スイッチング動作、落雷、電磁パルスによる電気的サージから低電圧の電気設備を保護するように設計されています。 IEC61643-11に準拠。 温度ディスコネクトデバイス。 ネジ端子接続。 用途 直接雷撃から電気設備を保護し、アース導体からネットワーク導体に広がる雷からの逆電流を放電する。 このデバイスは、ゾーンOとゾーン1の間で使用するように設計されています（IEC 62305-4の雷保護エリアの定義に基づく）。 240V/400V低圧電源システムのパワーグリッドインレットまたは一般配電盤に設置します。 三相電源システムの保護に使用できます。 事項の必要性の注意時取付け SPD： 放電電流経路を決定する。 デバイスの端子で追加電圧降下を発生させる電線に印をつける。 不必要な誘導ループを避けるため、各デバイスのPE導体に印をつける。 デバイスとSPDの間に等電位接続を確立する。 Lは相線、Nは中性線、PEは接地線です。接続を間違えないでください。
