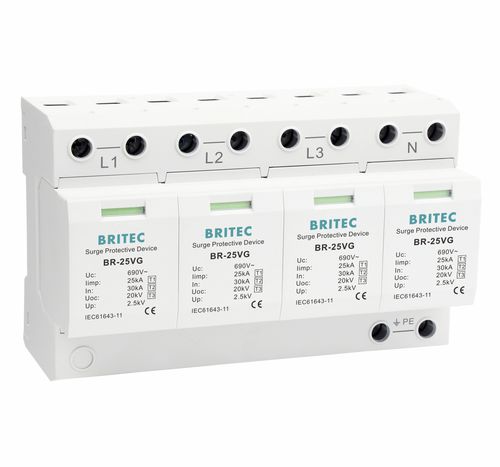

タイプ1避雷器 BR-25VG 4P series

タイプ2タイプ3クラス I

TN-Sシステムに使用可能 強力なコンポーネントで、あらゆる種類の一般的な電源システムに適しています。 サージアレスタは、IEC61643-11の要件を満たしています。 このユニットは、ゾーンOとゾーン1の間で使用するように設計されています（IEC62305-4の雷保護領域の定義に準拠）。 本製品は主に電力系統のクラスI保護に使用されます。 製品は主に 10/350 波形、最大 25KA です。 主要な配電に取付けられている アプリケーション - 製品は主に電力系統の一次保護に使用されます。 - TN-Sシステム用のアプリケーションに最適化され、事前に配線された複合雷電流および避雷器。 - 主配電ボックスに設置します。 - 産業およびオートメーション、商業および住宅設備、電気通信およびITおよびデータセンター、水処理、スマートグリッドおよびLVメータリング、太陽光発電および風力などに使用されます。 設置 - 設置前に必ず電源を切ってください。ライブ運転は禁止されています。 - ヒューズまたはサーキットブレーカーをサージ保護の前端に直列に接続することを推奨します。 - SPDは、ビル配電盤または機器室の電源インレット側に並列に設置します。本製品はガイドレール方式で設置します。条件が許せば、ケビン接続モードを採用することもできる。 - Lは相線、Nは中性線、PEは接地線です。デバイスを誤接続しないでください。設置完了後、自動ブレーカーをオンにし、動作状態が正常かどうかを確認してください。
