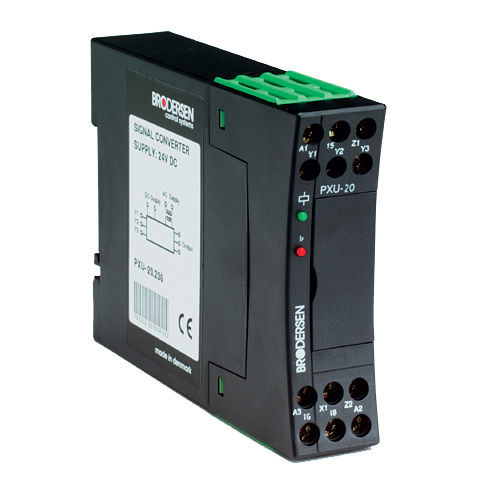

ガルバニック絶縁信号変換器 PXU-20

アナログ絶縁器DINレール

プロセス信号の変換 - 検出器出力が PLC などの入力と異なる場合 - シグナル・インターフェーシングと呼ばれる。 - ステアリングユニット上の入力抵抗がプロセス信号自体を処理するには大きすぎる場合、長いワイヤで信号を転送することによって。PXU-20は、信号増幅と呼ばれる100Ωの電流入力による入力抵抗を持っています。 ガルバニック絶縁が施されています： - 測定値を収集するための電位差による誤差を避けたい場合。この電位差は、絶対基準である大地の抵抗の違いによって生じる。この場合、すべての測定信号とPLCなどの制御ユニットからのすべての信号をガルバニック絶縁する必要があります。 - グランドループによるエラーを回避したい場合。グランドループは、接続された大きな測定回路で発生し、電圧ポテンシャルの小さな変化を要約すると、誤った測定値を与えます。 - 産業環境では、測定信号に容量性や誘導性のノイズ信号が干渉する危険性があります。この結果、アナログ入力などが焼損することがよくあります。4kVガルバニック絶縁はアナログ入力を効率的に保護します。
