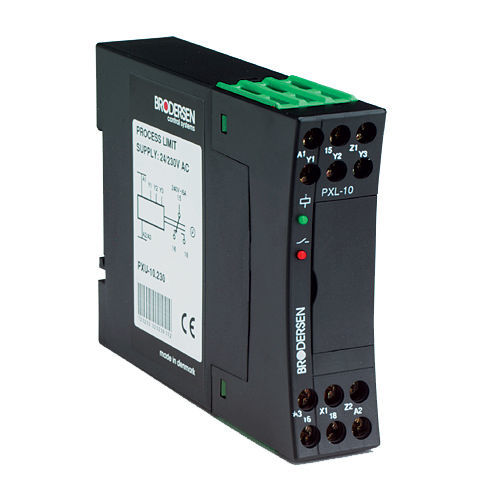

信号変換器 / アイソレータ PXL-10

4-20 mADINレール

一般的なタイプのプロセス信号の監視または制御のための閾値リレー。 監視するプロセス信号はフロントパネルで選択され、閾値もリレーの前面にあるセットポイントポテンショメータを介して調整されます。 入力信号がスレッショルドとヒステリシスに達すると、出力リレーが通電します。 入力信号が低下してスレッショルドからヒステリシスを差し引くと、リレーの電源が切れます。 ヒステリシスは前面に調整可能で、± 0,5 〜 20 ％ です。 2つの端子をストラップすることにより、リレーを反転させることができます。 赤色のLEDは、リレーの電源が入っているかどうかを示します。 また、ラッチジャンパまたは動作電圧が切断されるまで、通電後のリレーが入力に関係なく通電されたままになるラッチ機能もあります。 通常、安全回路で使用されます。 特長 • 入力 0-5V/0-10V /-10-+ 10VDC/0-20/4-20mAを1つのバージョンで入力します。 • 調節可能なセットポイント。 • ヒステリシス調整可能 ± 0,5-20 ％。 • 自動ロック（ラッチ）。 • リレー機能の反転。 • 出力 SPDT。 • 動作電圧：24VDC、24/115VACまたは24/230VACの動作電圧
