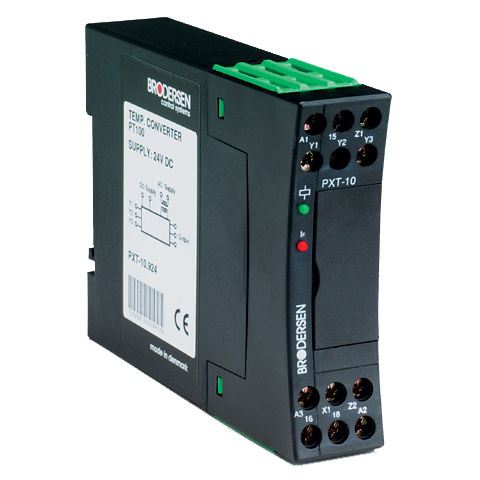

温度変換器 PXT-10/11

信号アナログERT

Pt100検出器信号を3種類のプロセス信号に変換します。典型的なアプリケーションは、標準的なアナログ入力で温度を測定する場合です。温度変換器には2つのレンジがあり、低レンジの-50～100°Cでは、12ビットのアナログ入力で27integer/°C以上の分解が可能です。PLC用のPt100モジュール、または比較的高価なトランスミッタ付き検出器を使用する方法もあります。 温度をアナログプロセス信号に変換する温度変換器。 プロセス信号に変換します。温度変換器には、Pt100/Pt1000 入力があり、-50～300℃と-50～100℃の2つのレンジがあります。典型的なアプリケーション 温度測定が必要で、PLC/コントローラにアナログ入力しかない場合です。 コントローラにアナログ入力しかない場合です。 入力の温度範囲とアナログ出力のタイプは、端子の選択により選択できます。 接続図をご参照ください。 特徴 - Pt100/Pt1000プローブ入力（ケーブル抵抗補正あり/なし 50～300°Cと-50～100°Cの2レンジ。 - 出力0-10VDC/2-10VDC/0-20/4-20mA - 端子で選択。 - 出力オフセットとゲインは±5%調整可能。 - 入力が5%未満の場合はLED表示。 - 電気的に絶縁された電源/出力は3,75kV AC 1 min. - 動作電圧24VDC、24VAC、115VACまたは230VAC。
