プロセス表示器 UDC-32

温度位置パワー

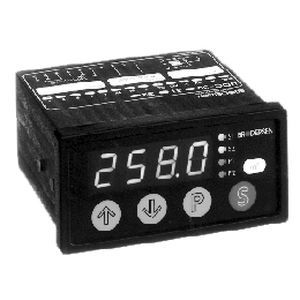

ブローダセンのUDC-32は、4桁のLEDディスプレイを備えたデジタルパネルコントローラです。 パネルメーターは、以下のような用途に使用されます。 - AC/DC電圧 - AC/DC電流 - PT-100/500/1000、Ni-100、サーミスタ、熱電対による温度。温度は内蔵マイクロプロセッサーにより完全にリニアライズされます。 - 標準プロセス信号 実際の入力信号の種類と測定範囲は、パネルメーターの注文時に指定する必要があります。 防滴仕様のフロントパネルには、ディスプレイ、LEDインジケータ、調整プログラム用4ボタンキーパッドが内蔵されています。 入力信号と電源間をガルバニック絶縁したバージョンもあります。 パネル・コントローラーはマイクロプロセッサー・ベースで、キーパッドから完全にプログラム可能： - 6種類の出力モードによる出力リレー・モード選択。 - スケール最小/最大。 - 小数点位置 - 設定値（1または2）。 - ヒステリシス（設定値以下または設定値以上） - 読み出し値の補正（実際の測定値と読み出し値の間に偏差がある場合）。 - 表示更新時間（0～10.0秒）. - オンディレイ、リレー1と2を個別に出力（0～100.0秒）。 - 解除ディレイ、リレー1および2を個別に出力（0～100.0秒）。 設定はEEPROMに保存され、キーボードロック機能により事前にプログラムされた設定を誤って変更することはありません。1つまたは2つの出力リレー（UDC-32）、通電リレーのLED表示付き。標準化された筐体（96 x 48 mm）で、背面にプラグイン端子を装備。入力信号と電源間のガルバニック絶縁バージョン。
